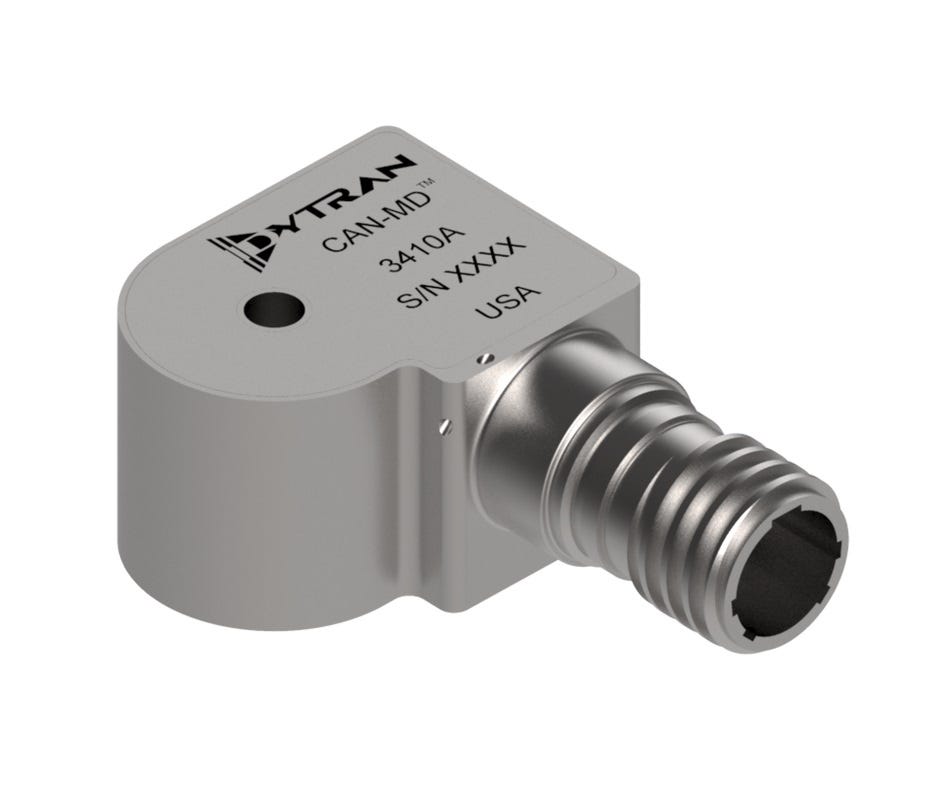

DYTRAN3410A单轴 CAN-MD 智能加速度传感器

3410A 是采用压电敏感元件的 CAN-MD 智能加速度传感器,可在传感器内部处理原始模拟振动信号,并通过 CAN 总线输出测量数据和分析结果。其输入量程为 ±500 g,最大带宽覆盖 1–15500 Hz,支持多档采样率以及同步、异步振动分析,包括时域 RMS、频谱峰值与能量、TSA 波形和阶次分析。

  • CAN 总线输出,内置同步与异步振动分析
  • 中心通孔安装、侧向接头,最大重量 125 克
  • ±500 g 输入量程,带宽 1–15500 Hz
  • 可输出时域 RMS、频谱及阶次分析结果
01

产品概览

产品说明

3410A 是采用压电敏感元件的 CAN-MD 智能加速度传感器,可在传感器内部处理原始模拟振动信号,并通过 CAN 总线输出测量数据和分析结果。其输入量程为 ±500 g,最大带宽覆盖 1–15500 Hz,支持多档采样率以及同步、异步振动分析,包括时域 RMS、频谱峰值与能量、TSA 波形和阶次分析。不锈钢壳体采用气密封装与电气隔离设计,工作温度为 −40 至 +121 °C。采用中心通孔安装,侧向接头便于布线。

02

型号与选型

1 个订货型号
订货号可选规格型号说明操作
3410A
量程±500 g

单轴压电式 CAN-MD 智能加速度传感器,±500 g

03

技术参数

各型号规格参数对比
参数3410A
性能参数
量程±500 g
最大带宽1–15500 Hz
可选采样率1.625 / 3.25 / 6.5 / 13 / 26 / 52 kHz
谐振频率>40 kHz
噪声分辨率0.015 g RMS
线性度±2% F.S.
横向灵敏度上限5%
机械参数
重量125 克(最大)
测量轴数单轴
安装接口10-32 螺钉中心通孔安装
电气接口6 针 D38999/25YA35PN
外壳材料300 系列不锈钢
电气参数
输出类型CAN(CAN-MD)
供电电压10–32 V DC
功耗<0.4 W
电气隔离(最小)10 MΩ
环境参数
工作温度−40 至 +121 °C
最大振动±600 g(峰值)
最大冲击±2000 g(峰值)
密封方式气密封装
分析功能
异步分析时域 RMS、时域偏斜度、绝对/相对频谱峰值、绝对/相对频谱能量、原始振动数据与原始频谱数据
同步分析时间同步平均(TSA)波形、阶次域数据、阶次幅值与相位
04

资料下载

产品技术资料

产品规格、外形尺寸及安装接线资料
