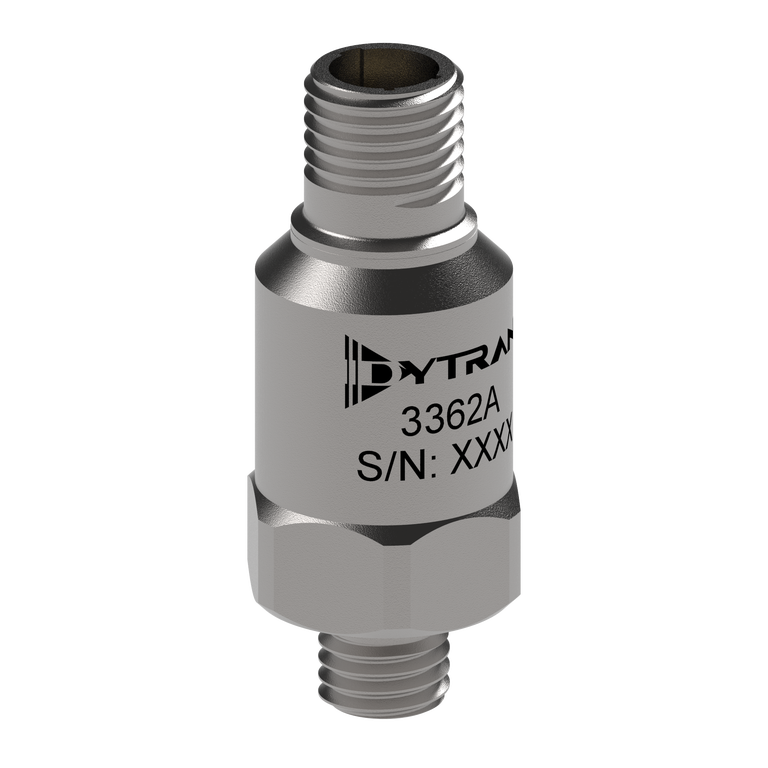

DYTRAN 3362A 机械与电气滤波 IEPE 冲击加速度传感器

01 / 01

产品说明

3362A 是面向高冲击应用的微型单轴 IEPE 加速度传感器,采用石英平面剪切敏感元件及300系列不锈钢壳体,具有气密封装、壳体隔离以及集成机械和电气滤波设计。

订货号可选规格型号说明操作
3362A
量程±5000 g灵敏度1 mV/g频率响应(±3 dB)10 ~10000 Hz

机械/电气滤波单轴加速度传感器

规格参数

各型号规格参数对比
参数3362A
性能参数
量程±5000 g
灵敏度1 mV/g
灵敏度允差±20%
频率响应(±3 dB)10 ~10000 Hz
机械滤波器谐振频率> 10.5 kHz
敏感元件谐振频率> 120 kHz
线性度± 1 %
宽带分辨率0.50 g RMS
横向灵敏度(最大)6 %
应变灵敏度0.0005 g/με
机械参数
重量15 克(不含电缆,最大)
外形尺寸(对边×高度)0.500 X 1.09 in
安装接口1/4-28 UNF-2A
电气接口3 针,257-472
外壳材料300 系列不锈钢
敏感元件石英
敏感结构平面剪切
电气参数
供电电流2 ~20 mA
供电电压+18 ~+30 VDC
输出阻抗(典型)100 Ω
偏置电压7.0 ~12.0 VDC
放电时间常数0.5 ~2.0 s
预热时间(偏置误差10%内)< 8 s
电气滤波器双极点
截止频率7 kHz
绝缘电阻>10 MΩ
环境参数
最大冲击±25000 g pk
工作温度-12 ~+121 °C
灵敏度温度系数0.05 %/°C
密封气密封装
共同参数
重量最大 15 克,不含电缆
安装接口1/4-28 UNF-2A
电气接口3 针 257-472 接口
壳体材料300 系列不锈钢
工作温度-12 至 +121 °C(-10 至 +250 °F)
