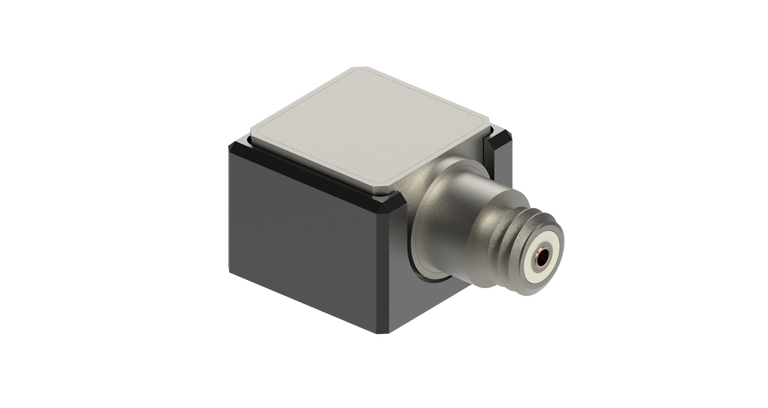

DYTRAN 3355AXT 单轴通用型 IEPE 加速度传感器
01 / 01
产品说明
3355AXT 系列是单轴 IEPE 加速度传感器，用于模态分析、结构测试及通用振动监测。采用底座隔离设计以降低接地回路干扰，结构紧凑轻量，适用于需要减小附加质量影响的结构测量，并提供 TEDS 功能选项。
订货号可选规格型号说明操作
3355A1T
量程±1000 g灵敏度5 mV/g频率响应（±5%）0.3–5000 HzTEDS是
冲击加速度传感器，量程 ±1000 g，5 mV/g，粘接安装，10-32 同轴接头，钛合金外壳，底座隔离，气密封装，带 TEDS
3355A2T
量程±100 g灵敏度50 mV/g频率响应（±5%）1–5000 HzTEDS是
冲击加速度传感器，量程 ±100 g，50 mV/g，粘接安装，10-32 同轴接头，钛合金外壳，底座隔离，气密封装，带 TEDS
规格参数
| 参数 | 3355A1T | 3355A2T | 3355A3T |
|---|---|---|---|
| 性能参数 | |||
| 量程 | ±1000 g | ±100 g | ±10 g |
| 灵敏度 | 5 mV/g | 50 mV/g | 500 mV/g |
| 灵敏度容差 | ±5 % | ±5 % | ±5 % |
| 谐振频率 | >35 kHz | >35 kHz | >35 kHz |
| 频率响应（±15%） | 0.15–10000 Hz | 0.15–10000 Hz | 0.15–10000 Hz |
| 线性度 | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. |
| 横向灵敏度上限 | 5 % | 5 % | 5 % |
| 应变灵敏度（250 με） | 0.04 g/με | 0.04 g/με | 0.04 g/με |
| 宽带分辨率 | 0.007 g RMS | 0.0022 g RMS | 0.0002 g RMS |
| 频率响应（±5%） | 0.3–5000 Hz | 1–5000 Hz | 1–5000 Hz |
| 频谱噪声（1 Hz） | 4250 μg RMS/√Hz | 600 μg RMS/√Hz | 8.9 μg RMS/√Hz |
| 频谱噪声（10 Hz） | 500 μg RMS/√Hz | 96 μg RMS/√Hz | 8.7 μg RMS/√Hz |
| 频谱噪声（100 Hz） | 125 μg RMS/√Hz | 38 μg RMS/√Hz | 3.0 μg RMS/√Hz |
| 频谱噪声（1000 Hz） | 43 μg RMS/√Hz | 21.2 μg RMS/√Hz | 1.7 μg RMS/√Hz |
| 频谱噪声（10000 Hz） | 11.5 μg RMS/√Hz | 12.5 μg RMS/√Hz | 0.7 μg RMS/√Hz |
| 机械参数 | |||
| 壳体 / 接头材料 | 钛 | 钛 | 钛 |
| 隔离杯材料 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 |
| 重量 | 5.3 克 | 5.3 克 | 5.3 克 |
| 电气接口 | 10-32 同轴接头 | 10-32 同轴接头 | 10-32 同轴接头 |
| 安装接口 | 粘接安装 | 粘接安装 | 粘接安装 |
| 敏感元件及结构 | 石英，平面剪切式 | 石英，平面剪切式 | 陶瓷，平面剪切式 |
| 电气参数 | |||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | 18–30 V | 18–30 V | 18–30 V |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 6–13 VDC | 6–13 VDC | 6–13 VDC |
| 放电时间常数 | 0.6–2.5 s | 0.6–2.5 s | 0.6–2.5 s |
| 电气隔离（最小） | 10 GΩ | 10 GΩ | 10 GΩ |
| TEDS | 是 | 是 | 是 |
| 环境参数 | |||
| 密封 | 气密封装 | 气密封装 | 气密封装 |
| 工作温度 | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C |
| 最大冲击 | ±5000 g pk | ±5000 g pk | ±5000 g pk |
产品技术资料
用于确认量程、外形尺寸与基本性能
