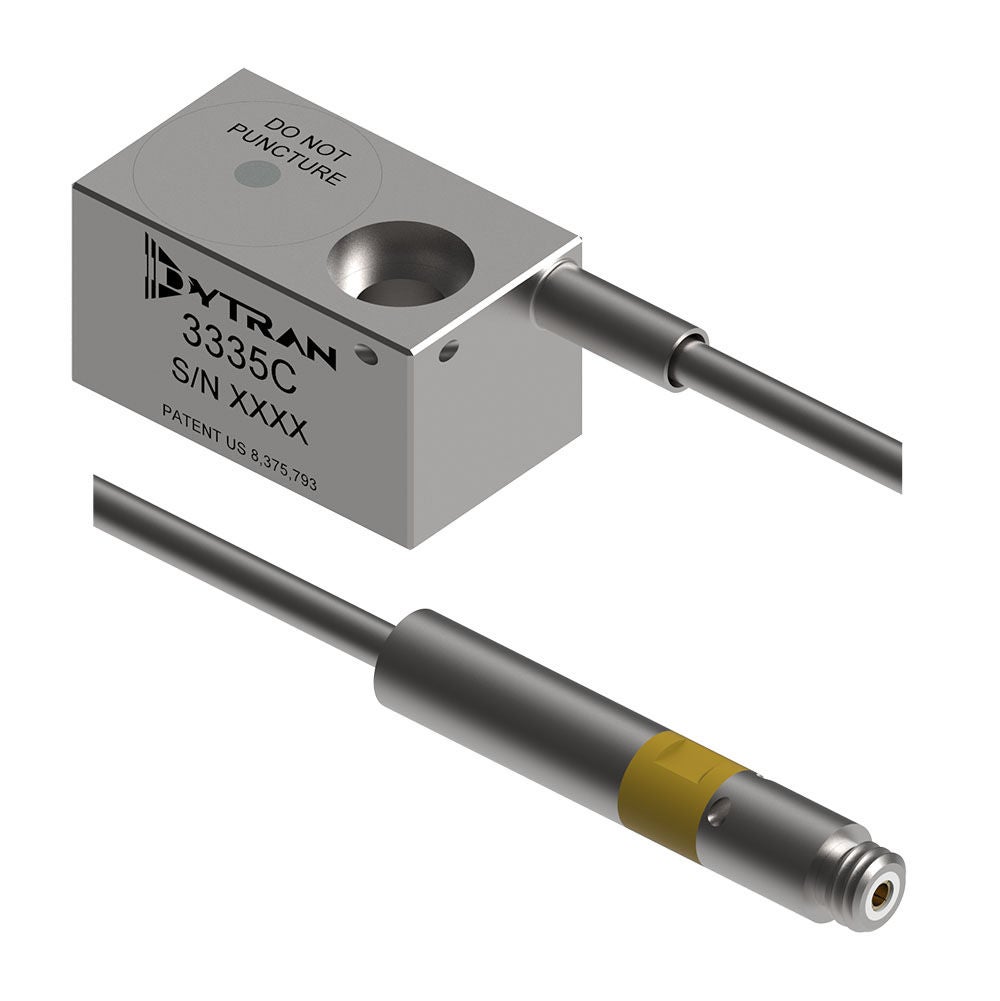

DYTRAN 3335C 电荷型加速度传感器

01 / 01

产品说明

高温单轴电荷型，壳体隔离，配一体式硬线电缆。需配合电荷放大器使用；低频响应由放大器的放电时间常数决定。

订货号可选规格型号说明操作

3335C

灵敏度1～2 pC/g工作温度−51～+649 °C

高温单轴电荷型加速度传感器，壳体隔离，1–2 pC/g，最高工作温度 1200 °F（约 649 °C），配带 10-32 接头的一体式硬线电缆

询价规格书

规格参数

各型号规格参数对比
参数	3335C
性能参数
灵敏度	1～2 pC/g
频率响应（±5%）	下限取决于电荷放大器放电时间常数；上限 2500 Hz
频率响应（±10%）	下限取决于电荷放大器放电时间常数；上限 3500 Hz
频率响应（±30%）	下限取决于电荷放大器放电时间常数；上限 5000 Hz
谐振频率	>20 kHz
非线性度	±1% F.S.
横向灵敏度	≤5%
应变灵敏度	0.002 g/με
机械参数
敏感方向	单轴
重量	35 g（最大，不含电缆）
接头	10-32
安装方式	10-32 螺钉
壳体材料	Alloy 600
接头材料	不锈钢
敏感元件	单晶
结构	平面剪切式
一体式硬线电缆长度	3048 ±152.4 mm
电缆最小弯曲半径	38.1 mm
安装扭矩	10～12 lbf·in
电气参数
输出类型	电荷输出
输出极性	负
电容	340 pF
绝缘电阻（24 °C）	>1×10⁸ Ω
绝缘电阻（649 °C）	>5×10⁴ Ω
接地隔离电阻	>1×10⁸ Ω
环境参数
最大振动	±1000 g pk
最大冲击	±2000 g pk
工作温度	−51～+649 °C
密封	气密封装
电缆接头端最高温度	200 °C（392 °F）
配套信息
随附附件	6971 安装螺钉（10-32 × 0.75 in）×1；ISO 17025 认可校准证书
可选安装螺钉	69074

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3335C 规格书及外形图规格书
