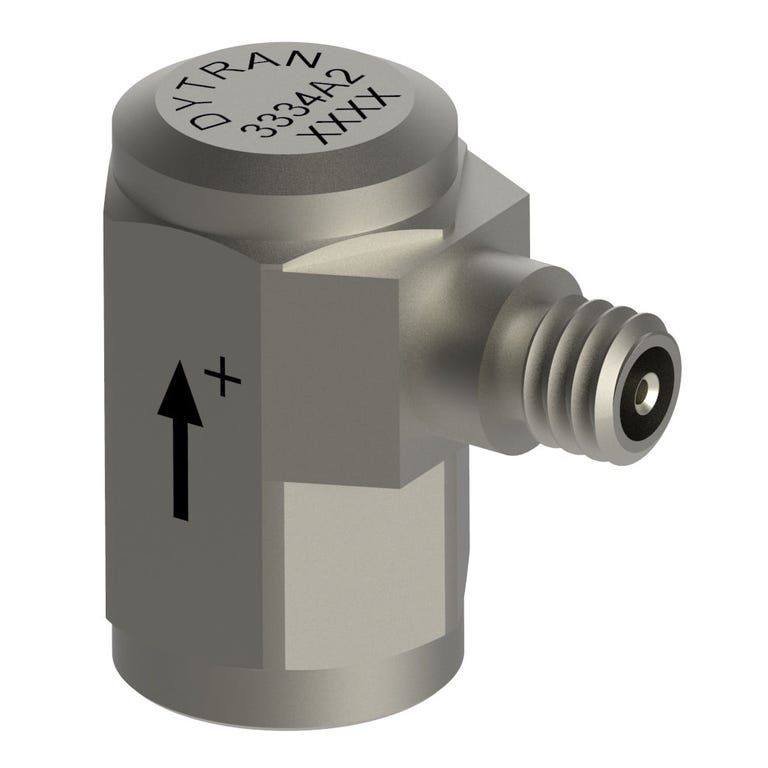

DYTRAN 3334A 微型超低温 IEPE 加速度传感器

DYTRAN 3334A 微型超低温 IEPE 加速度传感器

01 / 01

产品说明

3334A 系列是微型超低温 IEPE 加速度传感器，用于环境应力筛选（ESS）、超低温环境中小型物体的模态与结构分析、极端环境中的产品响应测试及超低温通用振动测量。

订货号可选规格型号说明操作

3334A2

量程±500 g灵敏度10 mV/g频率响应（±10%）1.0 ～10000 Hz频率响应（±5%）1.2 ～6000 Hz

加速度传感器，10 mV/g，侧面接头，气密封装，石英

询价规格书

规格参数

各型号规格参数对比
参数	3334A2
性能参数
量程	±500 g
灵敏度	10 mV/g
灵敏度允差	±10%
量程对应输出	±5 V
频率响应（±5%）	1.2 ～6000 Hz
频率响应（±10%）	1.0 ～10000 Hz
谐振频率	＞ 45 kHz
等效电噪声	0.007 g RMS
线性度	±1 % F.S.
横向灵敏度（最大）	5 %
应变灵敏度（250 με）	0.002 g/με
机械参数
重量	4.0 克（最大）
电气接口	5-44 UNF-2A
安装接口	10-32 内螺纹孔
外壳及接头材料	钛合金
敏感元件	石英
电气参数
供电电流	2 ～20 mA
供电电压	+18 ～+30 V
输出阻抗（典型）	100 Ω
偏置电压	+7.0 ～+9.0 VDC
放电时间常数	0.4 ～1.5 s
电气隔离	壳体接地
环境参数
最大振动	600 g pk
最大冲击	3000 g pk
工作温度	-196 ～121 °C
灵敏度温度系数	0.05 %/°C
密封	气密封装
共同参数
重量	最大 4 克
安装接口	10-32 螺纹孔
电气接口	5-44 UNF-2A 接口
壳体材料	钛
工作温度	-196 至 +121 °C（-320 至 +250 °F）

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3334A2 规格书及外形图规格书
