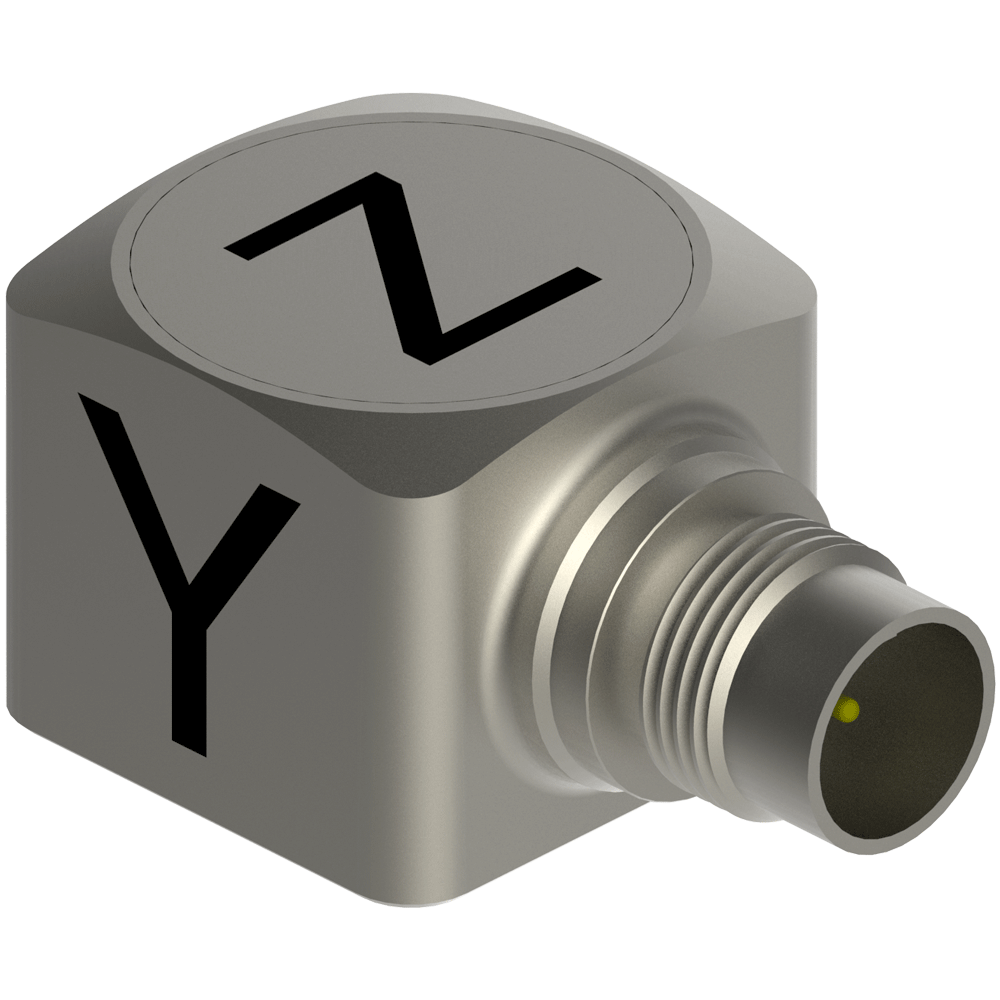

DYTRAN 3333A 系列三轴 IEPE 加速度传感器
01 / 01
产品说明
3333A：粘接安装与 4 针可拆卸接头；多种灵敏度档位，量程按订货型号匹配；不同型号最大重量为 2.4 或 4 克；提供 TEDS 型号，适合多通道振动测量。
订货号可选规格型号说明操作
规格参数
| 参数 | 3333A1 | 3333A2 | 3333A2T | 3333A3T | 3333A4T | 3333A5T | 3333A6T | 3333A7T | 3333A8T | 3333A10T |
|---|---|---|---|---|---|---|---|---|---|---|
| 性能参数 | ||||||||||
| 量程 | ±500 g | ±50 g | ±50 g | 100 g | 5000 g | 5000 g | 1000 g | 500 g | 200 g | 50 g |
| 灵敏度 | 10 mV/g | 100 mV/g | 100 mV/g | 50 mV/g | 1 mV/g | 1 mV/g | 5 mV/g | 10 mV/g | 25 mV/g | 100 mV/g |
| 灵敏度容差 | +15% / −10% | +15% / −10% | +15% / −10% | +15% / −10% | +15% / −10% | +15/-10% | +15/-10% | +15% / −10% | +15/-10% | +15/-10% |
| 频率响应（+15/-10%） | 0.31–10000 Hz | 0.7–10000 Hz | 0.65–10000 Hz | 0.65–10000 Hz | 0.65–10000 Hz | 0.65–10000 Hz | 0.65–10000 Hz | 0.65–10000 Hz | 0.54–10000 Hz | 0.54–10000 Hz |
| 谐振频率 | >24 kHz | >24 kHz | >24 kHz | >24 kHz | >24 kHz | >24 kHz | >24 kHz | >24 kHz | >24 kHz | >24 kHz |
| 噪声分辨率 | 0.004 g RMS | 0.00095 g RMS | 0.00095 g RMS | 0.002 g RMS | 0.03 g RMS | 0.03 g RMS | 0.0072 g RMS | 0.0036 g RMS | 0.0024 g RMS | 0.00095 g RMS |
| 横向灵敏度上限 | 6 % | 6 % | 6 % | 5 % | 5 % | 5 % | 6 % | 6 % | 6 % | 6 % |
| 机械参数 | ||||||||||
| 安装接口 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 |
| 电气接口 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 |
| 外壳材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 敏感元件及结构 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 |
| 测量轴数 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 |
| 重量 | — | — | 2.4 克（最大） | 2.4 克（最大） | 2.4 克（最大） | 4.0 克（最大） | 4.0 克（最大） | 4.0 克（最大） | 4.0 克（最大） | 4.0 克（最大） |
| 电气参数 | ||||||||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 11–13 V DC | 11–13 V DC | 11–13 V DC | 11–13 V DC | 11–13 V DC | +11–+13 V DC | +11–+13 V DC | +11–+13 V DC | +11–+13 V DC | +11–+13 V DC |
| 输出类型 | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE |
| 放电时间常数 | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s |
| TEDS | — | — | 是 | 是 | 是 | 是 | 是 | 是 | 是 | 是 |
| TEDS 标准 | — | — | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 |
| 环境参数 | ||||||||||
| 最大冲击 | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 7000 g（峰值） | 7000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） |
| 最大振动 | 3000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） | 6000 g（峰值） | 6000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） |
| 工作温度 | -51–+107 °C | -51–+82 °C | -51–+82 °C | -51–+107 °C | -51–+121 °C | -51–+107 °C | -51–+107 °C | -51–+107 °C | -51–+85 °C | -51–+82 °C |
| 密封方式 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
| TEDS 工作温度 | — | — | -40 至 +85 °C | -40 至 +85 °C | -40 至 +85 °C | -40 至 +85 °C | -40 至 +85 °C | -40 至 +85 °C | — | -40 至 +85 °C |
