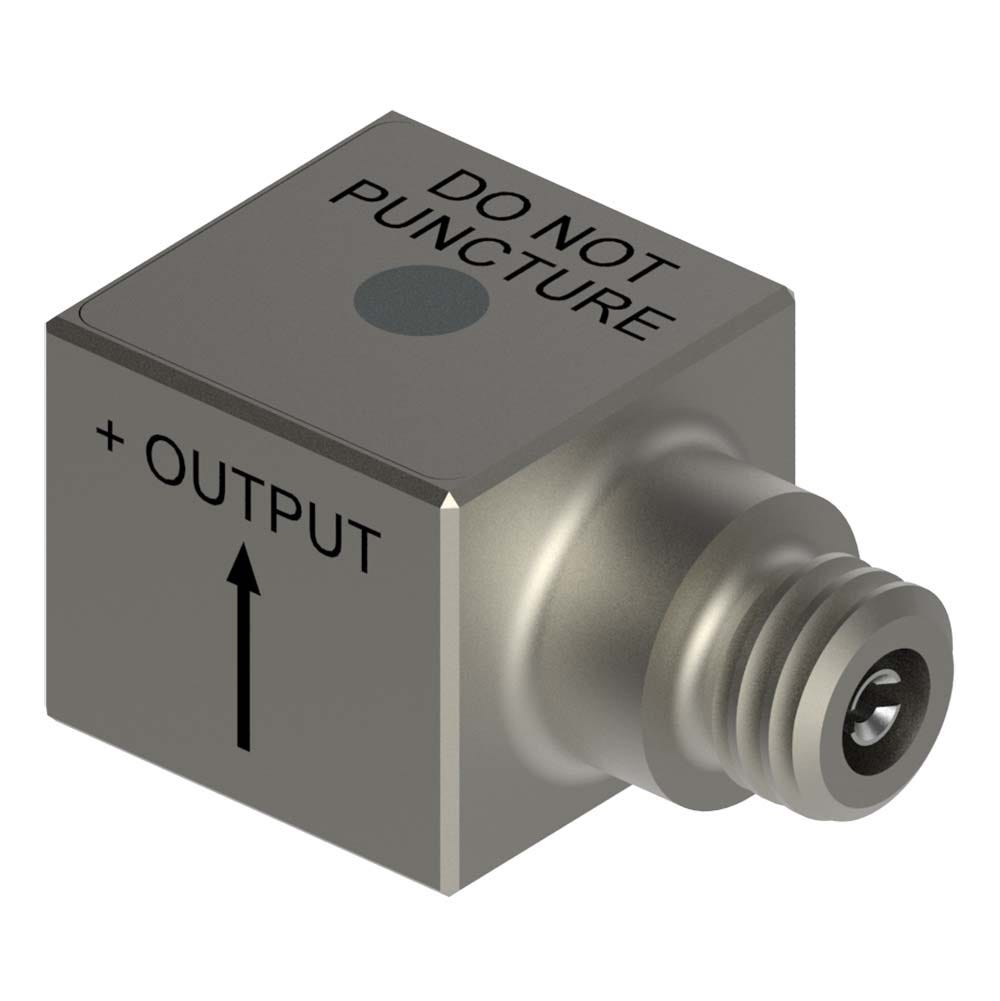

DYTRAN 3316C 电荷型加速度传感器

获取报价

DYTRAN 3316C 电荷型加速度传感器

01 / 01

产品说明

DYTRAN 3316C 系列是微型超高温单轴电荷型加速度传感器，原厂推荐用于汽车振动研究、排气系统分析、发动机分析和环境应力筛选（ESS）。系列采用单晶平面剪切敏感元件、Alloy 600 外壳和 Silver Window 结构。

本页 C2、C3、C4 和 C5 型号工作温度上限为 538 °C。其中 C2 采用基座隔离，C3、C4 和 C5 分别对应不同敏感方向，每只均为单轴传感器。电荷输出通过配套电荷放大器转换为测试系统可采集的信号。

订货号可选规格型号说明操作

3316C2

灵敏度1–2 pC/g工作温度−51～+538 °C

微型单轴高温电荷型，Z轴负向输出，基座隔离，≤13 克，1–2 pC/g，工作温度−51～+538 °C，10-32 螺纹孔安装，专利 US 8375793 B2

询价规格书

3316C3

灵敏度1–2 pC/g工作温度−51～+538 °C

微型单轴高温电荷型，X轴负向输出，壳体接地，≤6 克，1–2 pC/g，工作温度−51～+538 °C，10-32 螺纹孔安装

询价规格书

3316C4

灵敏度1–2 pC/g工作温度−51～+538 °C

微型单轴高温电荷型，Y轴负向输出，壳体接地，≤6 克，1–2 pC/g，工作温度−51～+538 °C，10-32 螺纹孔安装

询价规格书

3316C5

灵敏度1–2 pC/g工作温度−51～+538 °C

微型单轴高温电荷型，Z轴负向输出，壳体接地，≤6 克，1–2 pC/g，工作温度−51～+538 °C，10-32 螺纹孔安装

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3316C2	3316C3	3316C4	3316C5
性能参数
量程	取决于所用电荷放大器的增益设置	取决于所用电荷放大器的增益设置	取决于所用电荷放大器的增益设置	取决于所用电荷放大器的增益设置
灵敏度	1–2 pC/g	1–2 pC/g	1–2 pC/g	1–2 pC/g
灵敏度测试条件	100 Hz，10 Grms	100 Hz，10 Grms	100 Hz，10 Grms	100 Hz，10 Grms
频率响应（±10%）	上限5000 Hz；低频下限取决于电荷放大器放电时间常数	上限5000 Hz；低频下限取决于电荷放大器放电时间常数	上限5000 Hz；低频下限取决于电荷放大器放电时间常数	上限10000 Hz；低频下限取决于电荷放大器放电时间常数
谐振频率	>17 kHz	>45 kHz	>45 kHz	>45 kHz
线性度	±1% F.S.	±1% F.S.	±1% F.S.	±1% F.S.
横向灵敏度	≤5%	≤5%	≤5%	≤5%
频率响应（±5%）	上限3000 Hz；低频下限取决于电荷放大器放电时间常数	—	—	—
相位响应（±5°）	上限3000 Hz；低频下限取决于电荷放大器放电时间常数	上限3000 Hz；低频下限取决于电荷放大器放电时间常数	上限3000 Hz；低频下限取决于电荷放大器放电时间常数	上限3000 Hz；低频下限取决于电荷放大器放电时间常数
基座应变灵敏度（最大）	0.0005 g/με	—	—	—
基座应变灵敏度	—	0.002 g/με	0.002 g/με	0.002 g/με
机械参数
测量轴数	单轴	单轴	单轴	单轴
敏感方向	Z轴	X轴	Y轴	Z轴
重量	≤13 克	≤6 克	≤6 克	≤6 克
安装方式	10-32 UNF-2B螺纹孔	10-32 UNF-2B螺纹孔	10-32 UNF-2B螺纹孔	10-32 UNF-2B螺纹孔
接头	10-32同轴	10-32同轴	10-32同轴	10-32同轴
壳体材料	Alloy 600	Alloy 600	Alloy 600	Alloy 600
连接器材料	Alloy X-750	Alloy X-750	Alloy X-750	Alloy X-750
敏感元件	单晶，平面剪切	单晶，平面剪切	单晶，平面剪切	单晶，平面剪切
接地隔离	基座隔离	壳体接地	壳体接地	壳体接地
电气参数
输出类型	电荷	电荷	电荷	电荷
电容	120 pF	120 pF	120 pF	120 pF
输出极性	负向	负向	负向	负向
绝缘电阻（接头针脚至外壳）	>1 MΩ（24 °C）；>0.25 MΩ（538 °C）	>5 MΩ（75 °F）；>0.25 MΩ（1000 °F），按原厂英制栏	>5 MΩ（75 °F）；>0.25 MΩ（1000 °F），按原厂英制栏	>5 MΩ（75 °F）；>0.25 MΩ（1000 °F），按原厂英制栏
绝缘电阻（外壳至基座）	>10 MΩ（24 °C）；>1 MΩ（538 °C）	—	—	—
环境参数
工作温度	−51～+538 °C	−51～+538 °C	−51～+538 °C	−51～+538 °C
密封方式	气密封装	气密封装	气密封装	气密封装
最大振动	±6000 g peak	±6000 g peak	±6000 g peak	±6000 g peak
最大冲击	±10000 g peak	±10000 g peak	±10000 g peak	±10000 g peak
辐射耐受限值（累积中子注量）	1.0 × 10¹⁰ N/cm²	1.0 × 10¹⁰ N/cm²	1.0 × 10¹⁰ N/cm²	1.0 × 10¹⁰ N/cm²
辐射耐受限值（累积伽马剂量）	1.0 × 10⁸ rad	1.0 × 10⁸ rad	1.0 × 10⁸ rad	1.0 × 10⁸ rad
灵敏度温度系数	—	0.02%/°F	0.02%/°F	0.02%/°F

产品技术资料

用于确认量程、外形尺寸与基本性能

3316C2 规格书及外形图规格书 3316C3 规格书及外形图规格书 3316C4 规格书及外形图规格书 3316C5 规格书及外形图规格书
