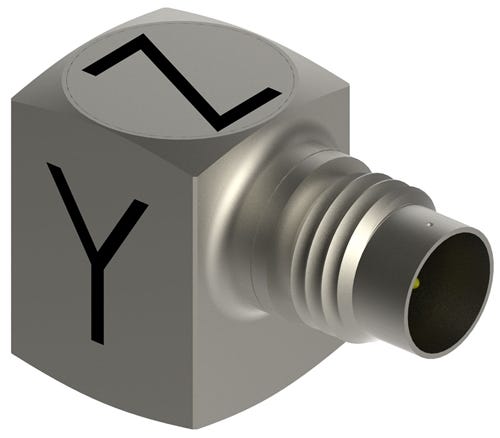

DYTRAN 3313A 三轴 IEPE 加速度传感器

DYTRAN 3313A 系列三轴 IEPE 加速度传感器

01 / 01

DYTRAN 3313A 系列是具有良好线性度的小型三轴 IEPE 加速度传感器，适用于环境应力筛选（ESS）、HALT/HASS、模态与结构分析、NVH 及通用振动测试。

系列采用石英平面剪切敏感元件、钛合金外壳、四针接头及 10-32 安装螺孔，提供不同灵敏度和工作温度的型号，在同一本体内完成三个方向的振动测量。

订货号可选规格型号说明操作

3313A1

量程±5000 g灵敏度1 mV/g

三轴 IEPE 加速度传感器，1 mV/g，量程 ±5000 g，10-32 安装螺孔，4 针 Microtech 型接头，钛合金壳体

3313A1H

量程±5000 g灵敏度1 mV/g

三轴 IEPE 加速度传感器，1 mV/g，量程 ±5000 g，10-32 安装螺孔，4 针 Microtech 型接头，钛合金壳体，最高工作温度 162 °C

3313A3

量程±500 g灵敏度10 mV/g

三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，10-32 安装螺孔，4 针 Microtech 型接头，钛合金壳体

3313A3H

量程±500 g灵敏度10 mV/g

三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，10-32 安装螺孔，4 针 Microtech 型接头，钛合金壳体，最高工作温度 162 °C

仅看差异

各型号规格参数对比
参数	3313A1	3313A1H	3313A3	3313A3H
性能参数
量程	±5000 g	±5000 g	±500 g	±500 g
灵敏度	1 mV/g	1 mV/g	10 mV/g	10 mV/g
灵敏度容差	±10%	±10%	±10%	±10%
频率响应（±15%）	1.2–10000 Hz	1.2–10000 Hz	1.2–10000 Hz	1.2–10000 Hz
机械参数
测量轴数	三轴	三轴	三轴	三轴
安装方式	10-32 安装螺孔	10-32 安装螺孔	10-32 安装螺孔	10-32 安装螺孔
接头	4 针，1/4-28	4 针，1/4-28	4 针，1/4-28	4 针，1/4-28
壳体材料	钛合金	钛合金	钛合金	钛合金
敏感元件材料	石英	石英	石英	石英
敏感元件结构	平面剪切	平面剪切	平面剪切	平面剪切
重量	≤4.1 克	≤4.1 克	≤4.1 克	4.0 克
电气参数
输出类型	IEPE	IEPE	IEPE	IEPE
供电电压	18–30 VDC	18–30 VDC	18–30 VDC	18–30 VDC
恒流供电	2–20 mA	2–20 mA	2–20 mA	2–20 mA
TEDS	否	否	否	否
环境参数
工作温度	−51～+121 °C	−51～+162 °C	−51～+121 °C	−51～+162 °C
密封方式	气密封装	气密封装	气密封装	气密封装

用于确认量程、外形尺寸与基本性能
