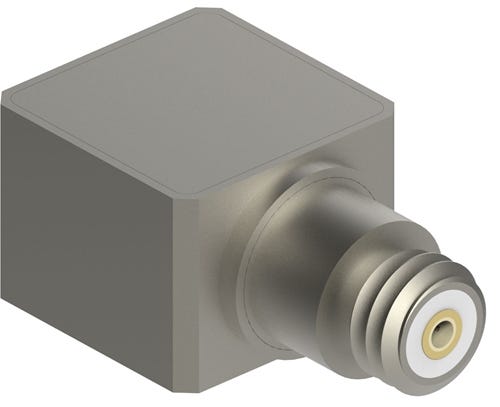

DYTRAN 3305A 轻量微型 IEPE 加速度传感器

DYTRAN 3305A 轻量微型 IEPE 加速度传感器

01 / 01

产品说明

3305 系列是轻量微型 IEPE 加速度传感器，用于手臂及全身振动测量、模态与结构分析、NVH 测试及通用振动测量。

订货号可选规格型号说明操作

3305A3

量程±10 g灵敏度500 mV/g频率响应（±5%）0.23–5000Hz

模态分析加速度传感器，500 mV/g

询价规格书

规格参数

各型号规格参数对比
参数	3305A3
性能参数
量程	±10 g
灵敏度	500 mV/g
灵敏度允差	±5 %
频率响应（±5%）	0.23–5000 Hz
频率响应（±15%）	0.15–10000 Hz
谐振频率（标称）	40 kHz
等效电噪声	0.0002 g RMS
非线性	±1 % F.S.
横向灵敏度（最大）	5 %
相位响应（±5°）	5–3000 Hz
应变灵敏度	0.04 g/με
噪声密度（1 Hz）	8.9 μg RMS/√Hz
噪声密度（10 Hz）	8.7 μg RMS/√Hz
噪声密度（100 Hz）	3.0 μg RMS/√Hz
噪声密度（1000 Hz）	1.7 μg RMS/√Hz
噪声密度（10000 Hz）	0.7 μg RMS/√Hz
机械参数
重量	3.7 克
外形尺寸（宽 × 高 × 长）	10 × 8.1 × 17.8 mm
安装接口	粘接安装
电气接口	10-32 同轴接头
外壳 / 接头材料	钛合金
敏感元件及结构	陶瓷，平面剪切式
电气参数
供电电流	2–20 mA
供电电压	18–30 V DC
输出阻抗（典型）	100 Ω
偏置电压	11–13 V DC
放电时间常数	1.5–2.5 s
输出极性	向顶部加速度为正
环境参数
最大冲击	±5000 g（峰值）
工作温度	−51 至 +65 °C
密封方式	玻璃金属密封及焊接，气密封装

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3305A3 规格书及外形图规格书
