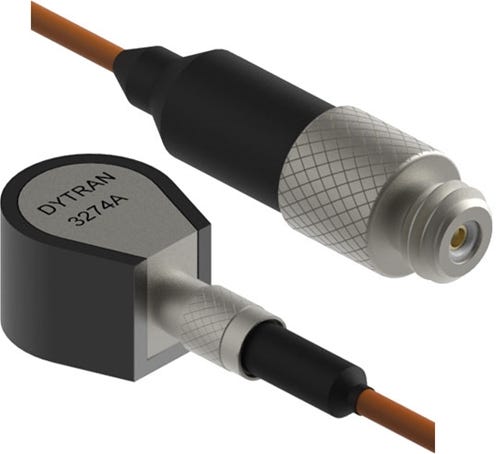

DYTRAN 3274A 超微型高频 IEPE 加速度传感器

DYTRAN 3274A 超微型高频 IEPE 加速度传感器

01 / 01

产品说明

3274 系列是支持 TEDS 的超微型高频 IEPE 加速度传感器，用于环境应力筛选（ESS）、模态分析、产品响应测试及高频振动应用。

订货号可选规格型号说明操作

3274A1

量程±1000 g灵敏度5 mV/g频率响应（±10%）1.1–10000HzTEDS是

加速度传感器，5 mV/g，可拆卸电缆，带 TEDS，接地隔离

询价规格书

3274A2

量程±500g灵敏度10mV/g频率响应（±10%）1.1–10000HzTEDS是

加速度传感器，10 mV/g，可拆卸电缆，带 TEDS，接地隔离

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3274A1	3274A2
性能参数
量程	±1000 g	±500 g
灵敏度	5 mV/g	10 mV/g
灵敏度允差	±10 %	±10 %
频率响应（±10%）	1.1–10000 Hz	1.1–10000 Hz
安装谐振频率	>40 kHz	>40 kHz
非线性	2 % F.S.	2 % F.S.
横向灵敏度（最大）	5 %	5 %
噪声分辨率	0.014 g RMS	0.007 g RMS
应变灵敏度（250 με）	0.04 g/με	0.04 g/με
噪声分辨率（最大）	—	0.010 g RMS
机械参数
重量	2 克（不含电缆，最大）	2 克
安装接口	平底粘接安装	平底粘接安装
电气接口	侧端 3-56 接头，可拆卸电缆	侧端 3-56 接头，可拆卸电缆
电缆长度	914 mm	914 mm
外壳材料	钛合金	钛合金
隔离杯材料	阳极氧化铝	阳极氧化铝
敏感元件及结构	石英，剪切式	石英，剪切式
电气参数
供电电流	2–20 mA	2–20 mA
供电电压	18–30 V DC	18–30 V DC
输出阻抗（典型）	100 Ω	100 Ω
偏置电压	7–9 V DC	7–9 V DC
放电时间常数	0.3–0.8 s	0.3–0.8 s
TEDS	是	是
TEDS 标准	IEEE 1451.4	IEEE 1451.4
外壳隔离	10 GΩ	10 GΩ
环境参数
最大振动	2000 g RMS	600 g RMS
最大冲击	5000 g（峰值）	5000 g（峰值）
工作温度	−51 至 +121 °C	−51 至 +121 °C
TEDS 工作温度	−40 至 +85 °C	−40 至 +85 °C
密封方式	气密封装	气密封装

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3274A1 规格书及外形图规格书 3274A2 规格书及外形图规格书
