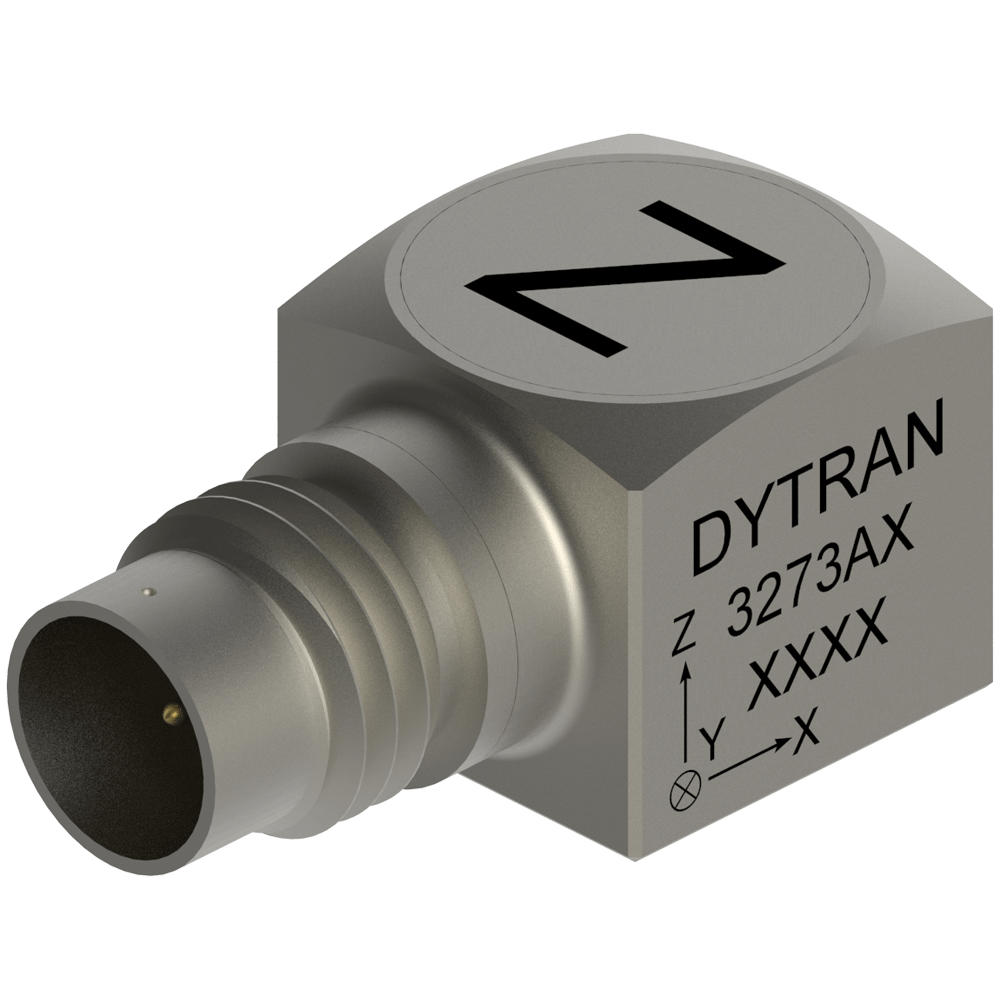

DYTRAN 3273A 系列三轴 IEPE 加速度传感器
01 / 01
产品说明
3273A：3 克三轴本体，降低测点附加质量；平底粘接安装，4 针可拆卸接头；10、50、100 mV/g 灵敏度按型号选择；提供 TEDS 型号，便于多测点信息管理。
订货号可选规格型号说明操作
规格参数
| 参数 | 3273A1 | 3273A1T | 3273A2 | 3273A2T | 3273A4 | 3273A4T |
|---|---|---|---|---|---|---|
| 性能参数 | ||||||
| 量程 | ±500 g | 500 g | ±50 g | 50 g | ±100 g | 100 g |
| 灵敏度 | 10 mV/g | 10 mV/g | 100 mV/g | 100 mV/g | 50 mV/g | 50 mV/g |
| 灵敏度容差 | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% |
| 频率响应（±15%） | 0.3–10000 Hz | 0.3–10000 Hz | 0.42–10000 Hz | — | 0.3–10000 Hz | 0.3–10000 Hz |
| 频率响应（±5%） | 0.5–3000 Hz | 0.5–3000 Hz | 0.7–3000 Hz | 0.7–3000 Hz | 0.5–3000 Hz | 0.5–3000 Hz |
| 谐振频率 | >24 kHz | >24 kHz | >24 kHz | >24 kHz | >24 kHz | >24 kHz |
| 噪声分辨率 | 0.003 g RMS | 0.003 g RMS | 0.00095 g RMS | 0.00095 g RMS | 0.002 g RMS | 0.002 g RMS |
| 横向灵敏度上限 | 5 % | 5 % | 6 % | 6 % | 5 % | 5 % |
| 频率响应（+15/-10%） | — | — | — | 0.42–10000 Hz | — | — |
| 机械参数 | ||||||
| 安装接口 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 |
| 电气接口 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 |
| 外壳材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 敏感元件及结构 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 |
| 测量轴数 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 |
| 重量 | — | 3.0 克 | — | 3.0 克 | — | 3.0 克 |
| 电气参数 | ||||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 11–13 V DC | 11–13 V DC | +11–+13 V DC | 11–13 V DC | 11–13 V DC | 11–13 V DC |
| 输出类型 | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE |
| 放电时间常数 | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s | 0.5–1.5 s |
| TEDS | — | 是 | — | 是 | — | 是 |
| TEDS 标准 | — | IEEE 1451.4 | — | — | — | IEEE 1451.4 |
| 环境参数 | ||||||
| 最大冲击 | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） |
| 最大振动 | 3000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） |
| 工作温度 | -51–+107 °C | -51–+107 °C | -51–+74 °C | — | -51–+85 °C | -51–+85 °C |
| 密封方式 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
