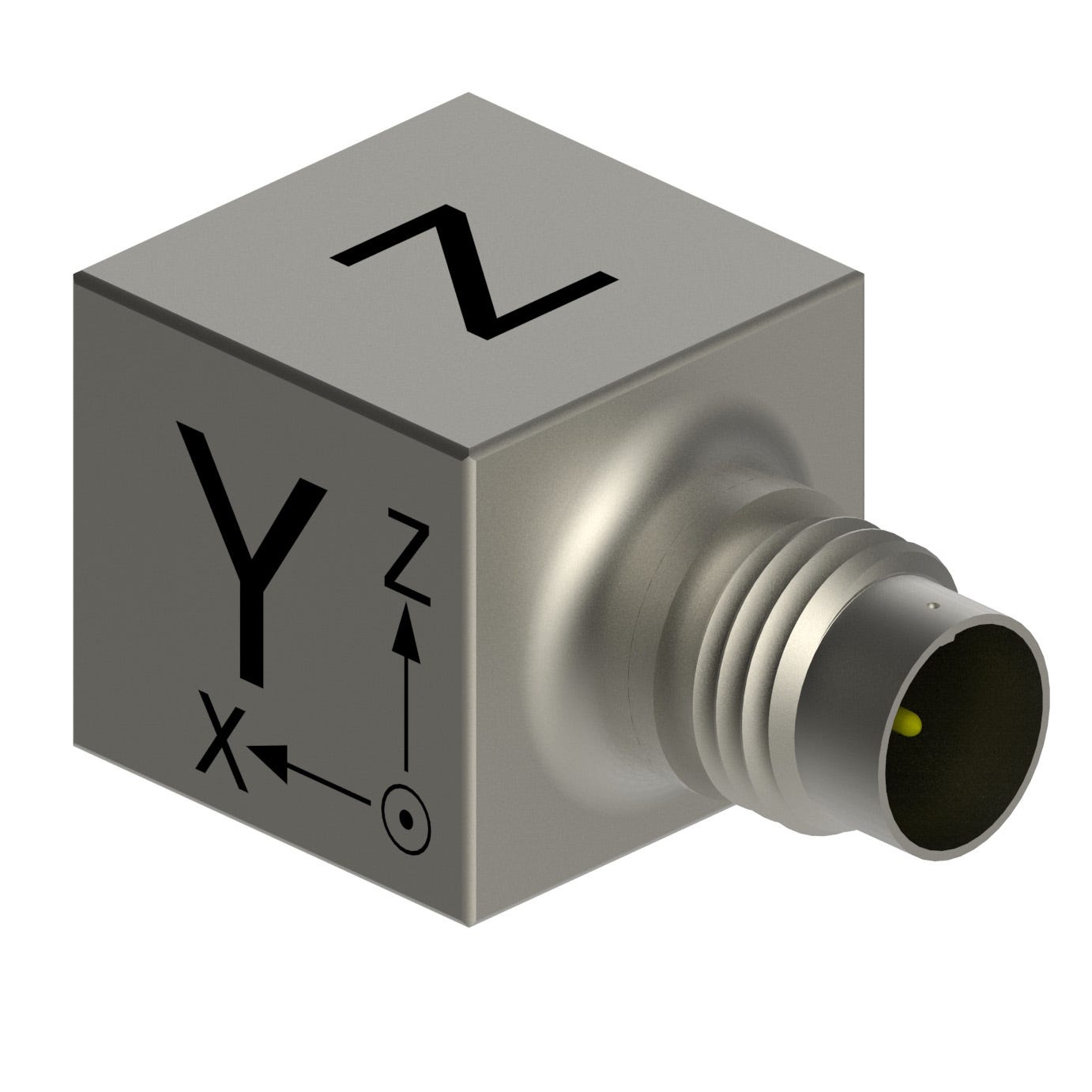

DYTRAN 3263A 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

DYTRAN 3263A 系列是低噪声微型三轴 IEPE 加速度传感器，适用于模态与结构分析、噪声振动与声振粗糙度（NVH）测试、振动控制和通用三轴振动测量。

系列采用陶瓷剪切敏感元件和钛合金外壳，配四针接头及 4-40 安装螺孔。不同灵敏度和 TEDS 配置提供多种测点选择，具体性能在型号对比表中列出。

订货号可选规格型号说明操作
3263A1
量程±500 g灵敏度10 mV/gTEDS否

三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，4-40 安装螺孔，4 针接头，钛合金壳体

询价规格书
3263A1T
量程±500 g灵敏度10 mV/gTEDS是

三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，4-40 安装螺孔，4 针接头，钛合金壳体，TEDS，外形尺寸 0.48 × 0.48 × 0.44 英寸

询价规格书
3263A2
量程±50 g灵敏度100 mV/gTEDS否

三轴 IEPE 加速度传感器，100 mV/g，量程 ±50 g，4-40 安装螺孔，4 针接头，钛合金壳体，外形尺寸 0.48 × 0.48 × 0.44 英寸

询价规格书
3263A2T
量程±50 g灵敏度100 mV/gTEDS是

三轴 IEPE 加速度传感器，100 mV/g，量程 ±50 g，4-40 安装螺孔，4 针接头，钛合金壳体，TEDS，外形尺寸 0.48 × 0.48 × 0.44 英寸

询价规格书
3263A3
量程±100 g灵敏度50 mV/gTEDS否

三轴 IEPE 加速度传感器，50 mV/g，量程 ±100 g，4-40 安装螺孔，4 针接头，钛合金壳体，外形尺寸 0.48 × 0.48 × 0.44 英寸

询价规格书
3263A3T
量程±100 g灵敏度50 mV/gTEDS是

三轴 IEPE 加速度传感器，50 mV/g，量程 ±100 g，4-40 安装螺孔，4 针接头，钛合金壳体，TEDS，外形尺寸 0.48 × 0.48 × 0.44 英寸

询价规格书
3263A9T
量程±200 g灵敏度25 mV/g频率响应（±10%）0.7–7000 HzTEDS是

三轴 IEPE 加速度传感器，25 mV/g，量程 ±200 g，4-40 安装螺孔，4 针接头，钛合金壳体，TEDS，外形尺寸 0.48 × 0.48 × 0.44 英寸

询价规格书

规格参数

各型号规格参数对比
参数3263A13263A1T3263A23263A2T3263A33263A3T3263A9T
性能参数
量程±500 g±500 g±50 g±50 g±100 g±100 g±200 g
灵敏度10 mV/g10 mV/g100 mV/g100 mV/g50 mV/g50 mV/g25 mV/g
灵敏度容差±10%±10%±10%±10%±10%±10%±5%
频率响应（±5%）0.5–4000 Hz—0.5–4000 Hz0.5–7000 Hz0.5–4000 Hz1.5–7000 Hz—
频率响应（−10/+15%）0.3–10000 Hz—0.3–10000 Hz—0.3–10000 Hz——
频率响应（−5/+15%）—1.5–10000 Hz—0.3–10000 Hz—1.5–10000 Hz—
频率响应（±10%）——————0.7–7000 Hz
机械参数
测量轴数三轴三轴三轴三轴三轴三轴三轴
安装方式4-40 安装螺孔4-40 安装螺孔4-40 安装螺孔4-40 安装螺孔4-40 安装螺孔4-40 安装螺孔4-40 安装螺孔
接头4 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-28
壳体材料钛合金钛合金钛合金钛合金钛合金钛合金钛合金
敏感元件材料陶瓷陶瓷陶瓷陶瓷陶瓷陶瓷陶瓷
敏感元件结构剪切剪切剪切剪切剪切剪切剪切
重量≤5.6 克≤5.6 克≤5.6 克≤5.6 克≤5.6 克≤5.6 克≤5.6 克
电气参数
输出类型IEPEIEPEIEPEIEPEIEPEIEPEIEPE
供电电压18–30 VDC18–30 VDC18–30 VDC18–30 VDC18–30 VDC18–30 VDC18–30 VDC
恒流供电2–20 mA2–20 mA2–20 mA2–20 mA2–20 mA2–20 mA2–20 mA
TEDS否是否是否是是
TEDS 标准不适用IEEE 1451.4不适用IEEE 1451.4不适用IEEE 1451.4IEEE 1451.4
环境参数
工作温度−51～+121 °C−51～+121 °C−51～+107 °C−51～+107 °C−51～+107 °C−51～+107 °C−51～+121 °C
密封方式气密封装气密封装气密封装气密封装气密封装气密封装气密封装
TEDS 工作温度不适用−40～+85 °C不适用−40～+85 °C不适用−40～+85 °C−40～+85 °C
