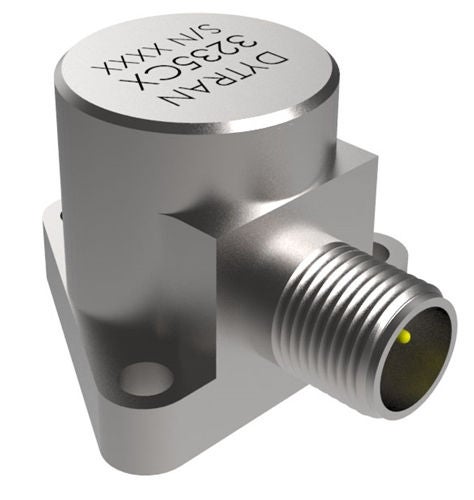

DYTRAN 3235C 电荷型加速度传感器

01 / 01

产品说明

单轴差分电荷型，100 pC/g，三孔安装，适用于高温振动测量。需配合电荷放大器使用；低频响应由放大器的放电时间常数决定。

订货号可选规格型号说明操作

3235C2

灵敏度100 pC/g工作温度−51～+287 °C

单轴差分电荷型，100 pC/g，三孔安装，适用于高温振动测量

询价规格书

规格参数

各型号规格参数对比
参数	3235C2
性能参数
量程	取决于所用电荷放大器的增益设置
灵敏度	100 pC/g
灵敏度允差	±5%
频率响应（±15%）	下限取决于电荷放大器放电时间常数；上限 10000 Hz
谐振频率	35 kHz
横向灵敏度	5%
非线性度	1%
基座应变灵敏度	0.09 g/με
磁灵敏度（100 Gauss）	0.000008 g/Gauss
机械参数
敏感方向	单轴
重量	72 g（最大）
长度	42.11 mm
高度	26.16 mm
安装方式	三孔安装，孔分布圆直径 30.23 mm
接头	2 针玻璃金属密封接头
接头材料	不锈钢
壳体材料	304L 不锈钢
敏感元件	陶瓷
结构	压缩式
电气参数
输出类型	平衡差分电荷输出
引脚至壳体隔离电阻	≥10 GΩ
绝缘电阻（75 °F）	250 GΩ
绝缘电阻（400 °F）	10 GΩ
绝缘电阻（450 °F）	100 MΩ
绝缘电阻（550 °F）	15 MΩ
引脚间电容	3200 pF
引脚电容不平衡	<2 pF
环境参数
工作温度	−51～+287 °C
短时耐温	600 °F（约316 °C，仅限短时暴露）
最大冲击	2000 g pk
最大振动	1000 g pk
密封	气密封装
累计中子通量限值	1.0×10¹⁰ N/cm²
累计伽马辐射限值	1.0×10⁸ rad
配套信息
随附附件	6535 安装螺钉（8-32）×3；ISO 17025 认可校准证书
配合插头	Glenair G345-1

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3235C2 规格书及外形图规格书
