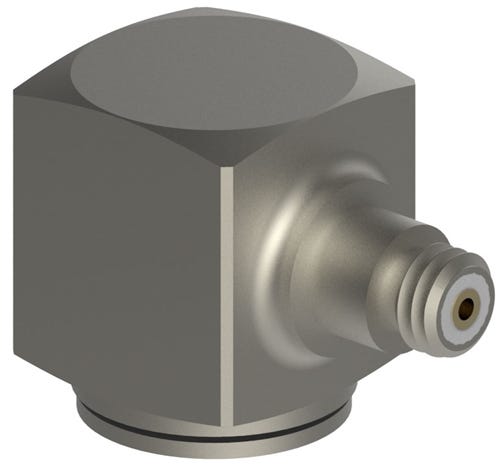

DYTRAN 3234A 通用型 IEPE 加速度传感器
01 / 01
产品说明
3234 系列是通用型 IEPE 加速度传感器，用于模态分析、噪声、振动与声振粗糙度（NVH）、吱响和异响测试，以及通用振动监测。
规格参数
| 参数 | 3234A1 | 3234A2 | 3234A3 |
|---|---|---|---|
| 性能参数 | |||
| 量程 | ±500 g | ±50 g | ±10 g |
| 灵敏度 | 10 mV/g | 100 mV/g | 500 mV/g |
| 灵敏度允差 | ±5 % | ±5 % | ±5 % |
| 频率响应（±5%） | 1–10000 Hz | 1–10000 Hz | 1–10000 Hz |
| 谐振频率 | >35 kHz | >35 kHz | >35 kHz |
| 非线性 | ±2 % F.S. | ±2 % F.S. | ±2 % F.S. |
| 横向灵敏度（最大） | 5 % | 5 % | 5 % |
| 底座应变灵敏度 | 0.0028 g/με | 0.0028 g/με | 0.0028 g/με |
| 等效电噪声 | 0.007 g RMS | 0.0007 g RMS | 0.0002 g RMS |
| 机械参数 | |||
| 重量 | 12 克 | 12 克 | 12 克 |
| 外形尺寸（边长 × 高度） | 12.7 × 15.748 mm | 12.7 × 15.748 mm | 12.7 × 15.748 mm |
| 安装接口 | 10-32 螺纹孔，深度 3.81 mm | 10-32 螺纹孔，深度 3.81 mm | 10-32 螺纹孔，深度 3.81 mm |
| 电气接口 | 侧端 10-32 同轴接头 | 侧端 10-32 同轴接头 | 侧端 10-32 同轴接头 |
| 外壳及接头材料 | 钛合金 | 钛合金 | 钛合金 |
| 敏感元件及结构 | 陶瓷，平面剪切式 | 陶瓷，平面剪切式 | 陶瓷，平面剪切式 |
| 电气参数 | |||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | 18–30 V DC | 18–30 V DC | 18–30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 11–13 V DC | 11–13 V DC | 11–13 V DC |
| 放电时间常数 | 0.5–1.0 s | 0.5–1.0 s | 0.5–1.0 s |
| 输出极性 | 向顶部加速度为正 | 向顶部加速度为正 | 向顶部加速度为正 |
| 电气隔离（最小） | 10 MΩ | 10 MΩ | 10 MΩ |
| 环境参数 | |||
| 最大冲击 | ±5000 g（峰值） | ±5000 g（峰值） | ±5000 g（峰值） |
| 密封方式 | 玻璃金属密封及焊接，气密封装 | 玻璃金属密封及焊接，气密封装 | 玻璃金属密封及焊接，气密封装 |
| 热灵敏度系数 | 0.108 %/°C | 0.108 %/°C | 0.108 %/°C |
| 最大振动 | ±600 g（峰值） | ±400 g（峰值） | ±200 g（峰值） |
| 工作温度 | 约 −51.1 至 +121.1 °C | 约 −51.1 至 +107.2 °C | 约 −51.1 至 +82.2 °C |
产品技术资料
用于确认量程、外形尺寸与基本性能
