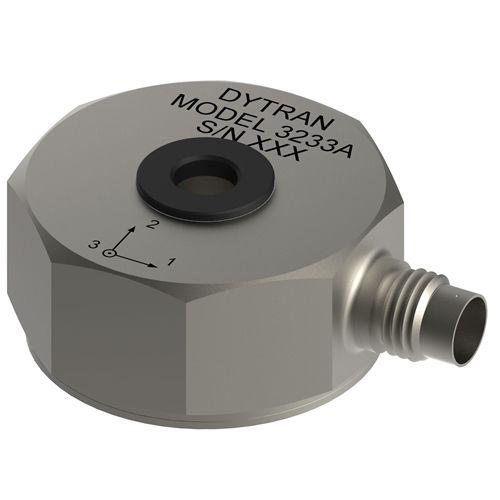

DYTRAN 3233A 系列三轴 IEPE 加速度传感器
01 / 01
产品说明
3233A：系列量程档位覆盖 5–5000 g；3233A 灵敏度 1000 mV/g，适合低量级振动测量；其他型号提供 1、5、10 mV/g 及 TEDS 配置；螺钉通孔安装，气密钛合金壳体。
订货号可选规格型号说明操作
3233A
量程±5 g灵敏度1000 mV/g频率响应（轴 1/2，±10%）0.3–3000 Hz频率响应（轴 3，±10%）0.3–6000 Hz
三轴 IEPE 加速度传感器，1000 mV/g，8-32 螺钉通孔安装，4 针接头
3233A2T
量程1000 g灵敏度5 mV/g频率响应（轴 1/2，±10%）0.4–3000 Hz频率响应（轴 3，±10%）0.4–6000 HzTEDS是
三轴 IEPE 加速度传感器，5 mV/g，10-32 螺钉通孔安装，4 针接头，支持 TEDS
3233A3T
量程5000 g灵敏度1 mV/g频率响应（轴 1/2，±10%）0.4–3000 Hz频率响应（轴 3，±10%）0.4–6000 HzTEDS是
三轴 IEPE 加速度传感器，1 mV/g，10-32 螺钉通孔安装，4 针接头，支持 TEDS
规格参数
| 参数 | 3233A | 3233A2T | 3233A3T | 3233A5T |
|---|---|---|---|---|
| 性能参数 | ||||
| 量程 | ±5 g | 1000 g | 5000 g | 500 g |
| 灵敏度 | 1000 mV/g | 5 mV/g | 1 mV/g | 10 mV/g |
| 灵敏度容差 | ±10% | ±10% | ±10% | ±10% |
| 频率响应（轴 1/2，±10%） | 0.3–3000 Hz | 0.4–3000 Hz | 0.4–3000 Hz | 0.4–3000 Hz |
| 频率响应（轴 3，±10%） | 0.3–6000 Hz | 0.4–6000 Hz | 0.4–6000 Hz | 0.4–6000 Hz |
| 谐振频率 | >20 kHz | >20 kHz | >20 kHz | >20 kHz |
| 噪声分辨率 | 0.00008 g RMS | 0.01 g RMS | 0.04 g RMS | 0.005 g RMS |
| 横向灵敏度上限 | 5 % | 6 % | 6 % | 6 % |
| 机械参数 | ||||
| 重量 | 30 克（最大） | 30 克（最大） | 30 克（最大） | 30 克（最大） |
| 安装接口 | 8-32 螺钉通孔安装 | 10-32 螺钉通孔安装 | 10-32 螺钉通孔安装 | 10-32 螺钉通孔安装 |
| 电气接口 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 |
| 外壳材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 测量轴数 | 三轴 | 三轴 | 三轴 | 三轴 |
| 电气参数 | ||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | +18–+30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | +11–+13 V DC | +7.5–+9.5 V DC | +7.5–+9.5 V DC | +7.5–+9.5 V DC |
| 放电时间常数 | 0.9–2.0 s | 1.0–2.0 s | 1.0–2.0 s | 1.0–2.0 s |
| 输出类型 | IEPE | IEPE | IEPE | IEPE |
| TEDS | — | 是 | 是 | 是 |
| TEDS 标准 | — | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 |
| 环境参数 | ||||
| 最大冲击 | ±5000 g（峰值） | 5000 g（峰值） | 7000 g（峰值） | 1000 g（峰值） |
| 最大振动 | ±500 g（峰值） | 1500 g（峰值） | 6000 g（峰值） | 600 g（峰值） |
| 工作温度 | -51–+93 °C | -51–+150 °C | -51–+150 °C | -51–+150 °C |
| 密封方式 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
| TEDS 工作温度 | — | -40 至 +85 °C | -40 至 +85 °C | -40 至 +85 °C |
