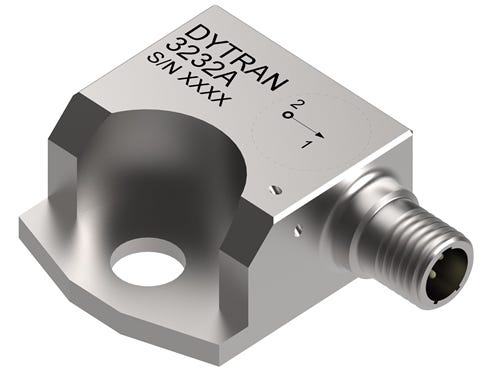

DYTRAN 3232A 双轴 IEPE 加速度传感器

DYTRAN 3232A 系列双轴 IEPE 加速度传感器

01 / 01

产品说明

3232A 系列是用于两个正交方向振动测量的双轴 IEPE 加速度传感器。其一体式支架便于固定安装，侧向 3 针 Mighty Mouse 接头适合集中布线。304L 不锈钢壳体采用气密封装，内部信号地与外壳隔离，可减少接地回路影响。系列提供 10 mV/g 与 100 mV/g 两种灵敏度，分别对应 500 g 和 50 g 量程。

订货号可选规格型号说明操作

3232A1

量程±500 g灵敏度10 mV/g

双轴 IEPE 加速度传感器，±500 g，10 mV/g

询价规格书

3232A2

量程±50 g灵敏度100 mV/g

双轴 IEPE 加速度传感器，±50 g，100 mV/g

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3232A1	3232A2
性能参数
量程	±500 g	±50 g
灵敏度	10 mV/g	100 mV/g
灵敏度容差	±10%	±10%
噪声分辨率	0.007 g RMS	0.0005 g RMS
线性度	±1% F.S.	±1% F.S.
横向灵敏度上限	5%	5%
频率响应（±10%）	0.33–2500 Hz	3.3–2500 Hz
谐振频率	—	>30 kHz
机械参数
重量	45 克	45 克
安装接口	一体式支架，直径 0.27 in 通孔	一体式支架，直径 0.27 in 通孔
电气接口	侧向 3 针 Mighty Mouse 接头	侧向 3 针 Mighty Mouse 接头
外壳材料	304L 不锈钢	304L 不锈钢
隔离方式	外壳隔离	外壳隔离
测量轴数	双轴	双轴
电气参数
供电电流	2–20 mA	2–20 mA
供电电压	18–30 V DC	18–30 V DC
输出阻抗（典型）	100 Ω	100 Ω
偏置电压	9–12 V DC	10–11.5 V DC
放电时间常数	0.8–2.0 s	0.1–0.4 s
电气隔离	10 GΩ	10 GΩ
输出类型	IEPE	IEPE
环境参数
工作温度	−51 至 +121 °C	−51 至 +121 °C
最大冲击	±5000 g（峰值）	±5000 g（峰值）
最大振动	±500 g（峰值）	±500 g（峰值）
密封方式	气密封装	气密封装

产品技术资料

用于确认量程、外形尺寸与基本性能

3232A1 规格书及外形图规格书 3232A2 规格书及外形图规格书
