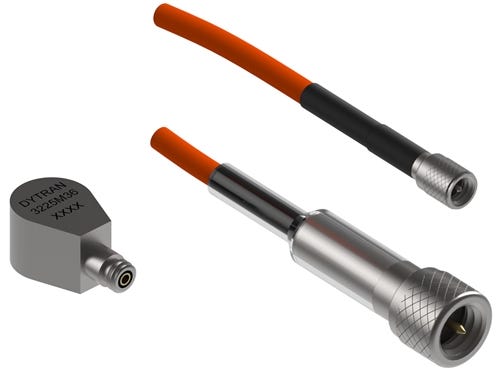

DYTRAN 3225M 超微型水滴形加速度传感器

DYTRAN 3225M 超微型水滴形加速度传感器

01 / 01

产品说明

3225 系列采用超微型水滴形设计，用于环境应力筛选（ESS）、机械冲击、印刷电路板振动测量、空间相关应用、产品响应测试及空间受限位置的振动测量。

订货号可选规格型号说明操作

3225M24T

量程±50g灵敏度100mV/g频率响应（±10%）2–10000HzTEDS是

加速度传感器，100 mV/g，可拆卸电缆，带 TEDS

询价规格书

3225M36

量程±500 g灵敏度10 mV/g频率响应（±10%）1–10000HzTEDS是

微型 IEPE 加速度传感器，量程 ±500 g，10 mV/g，可拆卸电缆，支持 TEDS

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3225M24T	3225M36
性能参数
量程	±50 g	±500 g
灵敏度	100 mV/g	10 mV/g
灵敏度允差	±10 %	±10 %
频率响应（±10%）	2–10000 Hz	1–10000 Hz
安装谐振频率	>40 kHz	>40 kHz
噪声分辨率	0.0007 g RMS	0.007 g RMS
非线性	2 % F.S.	2 % F.S.
横向灵敏度（最大）	5 %	5 %
应变灵敏度（250 με）	0.05 g/με	0.0005 g/με
机械参数
重量	1.1 克	0.85 克（不含电缆，最大）
安装接口	平底粘接安装	平底粘接安装
电气接口	侧端 3-56 接头，可拆卸电缆	侧端 3-56 接头，可拆卸电缆
外壳材料	钛合金	钛合金
敏感元件及结构	陶瓷，剪切式	—
外形尺寸（不含电缆）	6.4 × 10.9 × 5.5 mm	6.35 × 11 × 5.46 mm
电缆长度	914.4 mm	6096 mm
电气参数
供电电流	2–20 mA	2–20 mA
供电电压	18–30 V DC	18–30 V DC
输出阻抗（典型）	70 Ω	100 Ω
偏置电压	11–13 V DC	7–9 V DC
放电时间常数	0.2–1.0 s	0.3–0.5 s
TEDS	是	是
TEDS 标准	IEEE 1451.4	IEEE 1451.4
环境参数
最大振动	400 g RMS	400 g RMS
最大冲击	5000 g（峰值）	5000 g（峰值）
工作温度	−51 至 +104 °C	−51 至 +121 °C
密封方式	气密封装	环氧密封
TEDS 工作温度	−40 至 +85 °C	—

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3225M36 规格书及外形图规格书 3225M24T 规格书及外形图规格书
