DYTRAN 3225F 超微型水滴形加速度传感器
01 / 01
产品说明

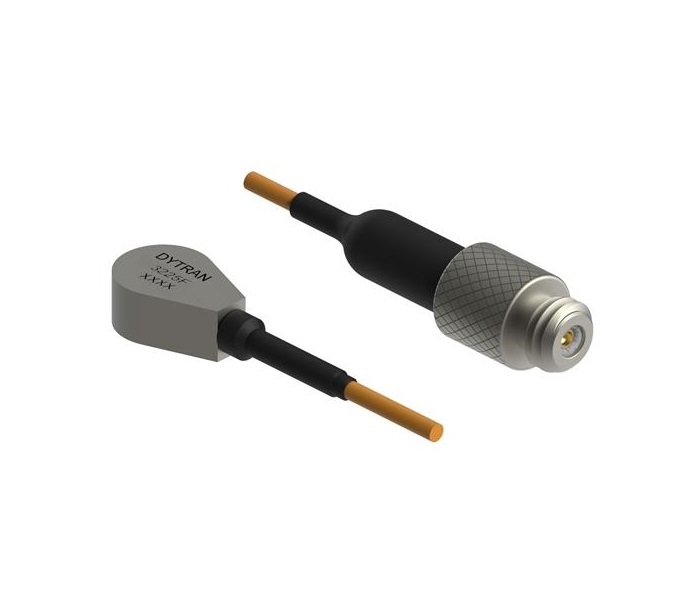

3225F 系列采用超微型水滴形设计，用于环境应力筛选（ESS）、机械冲击、印刷电路板振动测量、空间相关应用、产品响应测试及空间受限位置的振动测量。
订货号可选规格型号说明操作
规格参数
| 参数 | 3225F | 3225F1 | 3225F14 | 3225F4T | 3225F7 |
|---|---|---|---|---|---|
| 性能参数 | |||||
| 量程 | ±500 g | ±500 g | ±100 g | ±5000 g | ±50 g |
| 灵敏度 | 10 mV/g | 10 mV/g | 50 mV/g | 1 mV/g | 100 mV/g |
| 灵敏度允差 | ±10 % | ±10 % | ±10 % | — | ±10 % |
| 频率响应（±10%） | 1.6–10000 Hz | 1.6–10000 Hz | 2–10000 Hz | 1–10000 Hz | 2–10000 Hz |
| 安装谐振频率 | >60 kHz | >60 kHz | >40 kHz | >60 kHz | >60 kHz |
| 非线性 | 2 % F.S. | 1 % F.S. | 2 % F.S. | 2 % F.S. | 2 % F.S. |
| 横向灵敏度（最大） | 5 % | 5 % | 5 % | 5 % | 5 % |
| 噪声分辨率（典型） | 0.007 g RMS | — | — | — | — |
| 噪声分辨率（最大） | 0.010 g RMS | 0.010 g RMS | 0.002 g RMS | 0.100 g RMS | — |
| 应变灵敏度（250 με） | 0.0005 g/με | 0.0005 g/με | 0.05 g/με | 0.0005 g/με | 0.05 g/με |
| 噪声分辨率 | — | 0.007 g RMS | 0.0014 g RMS | 0.070 g RMS | 0.0007 g RMS |
| 机械参数 | |||||
| 重量 | 0.6 克（不含电缆） | 0.8 克 | 1.0 克 | 0.85 克 | 1.0 克 |
| 安装接口 | 平底粘接安装 | 平底粘接安装 | 平底粘接安装 | 平底粘接安装 | 平底粘接安装 |
| 电气接口 | 一体式电缆，末端 10-32 插座 | 侧端 3-56 接头，可拆卸电缆 | 侧端 3-56 接头，可拆卸电缆 | 侧端 3-56 接头，可拆卸电缆 | 侧端 3-56 接头，可拆卸电缆 |
| 电缆长度 | 914 mm | 914 mm | — | 914 mm | 914 mm |
| 外壳材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 敏感元件及结构 | 石英，剪切式 | 石英，剪切式 | 陶瓷，剪切式 | 石英，剪切式 | 陶瓷，剪切式 |
| 外形尺寸（不含电缆） | — | — | 6.4 × 10.9 × 5.5 mm | — | — |
| 电气参数 | |||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 7–10 V DC | 7–11 V DC | 11–13 V DC | 7–9 V DC | 11–13 V DC |
| 放电时间常数 | 0.3–0.8 s | 0.3–1.0 s | 0.5–1.8 s | 0.4–1.5 s | 0.2–1.0 s |
| TEDS | 否 | 否 | 否 | 是 | 否 |
| 输出极性 | — | — | 向顶部加速度为正 | — | — |
| TEDS 标准 | 不适用 | 不适用 | 不适用 | IEEE 1451.4 | 不适用 |
| 环境参数 | |||||
| 最大振动 | 400 g RMS | 600 g RMS | 400 g RMS | 7000 g RMS | 400 g RMS |
| 最大冲击 | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 6000 g（峰值） | 5000 g（峰值） |
| 工作温度 | −51 至 +121 °C | −55 至 +125 °C | −51 至 +104 °C | −51 至 +121 °C | −51 至 +121 °C |
| 热灵敏度系数 | 0.054 %/°C | 0.054 %/°C | 0.27 %/°C | — | — |
| 密封方式 | 环氧密封 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
| TEDS 工作温度 | 不适用 | 不适用 | 不适用 | −40 至 +85 °C | 不适用 |
产品技术资料
