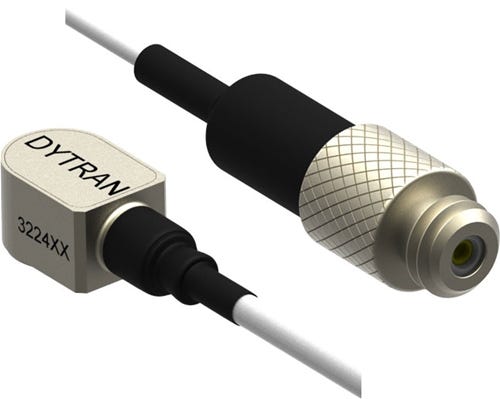

DYTRAN 3224A 超微型水滴形 IEPE 加速度传感器
01 / 01
产品说明
3224 系列是集成电子电路的超微型水滴形 IEPE 加速度传感器，用于环境应力筛选（ESS）、机械冲击、印刷电路板振动测量、产品响应测试及空间受限位置的振动测量。
订货号可选规格型号说明操作
规格参数
| 参数 | 3224A1 | 3224A1T-03 | 3224A2T-03 | 3224A5 | 3224A6 |
|---|---|---|---|---|---|
| 性能参数 | |||||
| 量程 | ±500 g | ±5000 g | ±1000 g | ±500 g | ±25000 g |
| 灵敏度 | 9–14 mV/g | 1–2.5 mV/g | 5–10 mV/g | 9–14 mV/g | 0.2 mV/g |
| 频率响应（±3 dB） | 0.16–60000 Hz | 0.54–60000 Hz | — | 0.16–60000 Hz | — |
| 谐振频率 | >95 kHz | >95 kHz | >95 kHz | >95 kHz | >95 kHz |
| 等效电噪声 | 0.023 g RMS | 0.08 g RMS | 0.037 g RMS | 0.023 g RMS | 0.67 g RMS |
| 非线性 | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. |
| 横向灵敏度（最大） | 5 % | 5 % | 5 % | 5 % | 5 % |
| 应变灵敏度（250 με） | 0.14 g/με | 0.14 g/με | 0.14 g/με | 0.14 g/με | 0.14 g/με |
| 磁场灵敏度（100 Gauss） | 0.000009 g/Gauss | 0.000009 g/Gauss | 0.000009 g/Gauss | 0.000009 g/Gauss | 0.000009 g/Gauss |
| 频率响应（±10%） | — | — | 0.24–20000 Hz | 0.3–20000 Hz | 0.2–20000 Hz |
| 灵敏度允差 | — | — | — | — | ±25 % |
| 机械参数 | |||||
| 重量 | 0.2 克（不含电缆） | 0.2 克（不含电缆） | 0.2 克（不含电缆） | 0.2 克（不含电缆） | 0.2 克（不含电缆） |
| 安装接口 | 平底粘接安装 | 平底粘接安装 | 平底粘接安装 | 平底粘接安装 | 平底粘接安装 |
| 电气接口 | 一体式 3 ft 电缆，末端 10-32 插座 | 一体式 3 ft 电缆，末端 10-32 插座 | 一体式 3 ft 电缆，末端 10-32 插座 | 一体式 5 ft 电缆，末端 10-32 插座 | 一体式 3 ft 电缆，末端 10-32 插座 |
| 外壳材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 敏感元件及结构 | 压电陶瓷，平面剪切式 | 石英，平面剪切式 | 陶瓷，平面剪切式 | 陶瓷，平面剪切式 | 石英，平面剪切式 |
| 电气参数 | |||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | — | 100 Ω | 100 Ω |
| 偏置电压 | 7–13 V DC | 7–10 V DC | 7–13 V DC | 7–13 V DC | 7–9 V DC |
| 放电时间常数 | 0.9–2.5 s | 0.3–2.5 s | 1.1–2.5 s | 1.1–2.5 s | 2.0–4.0 s |
| 输出极性 | 向顶部加速度为正 | 向顶部加速度为正 | 向顶部加速度为正 | 向顶部加速度为正 | 向顶部加速度为正 |
| 电气隔离 | 壳体接地 | 壳体接地 | 壳体接地 | 壳体接地 | 壳体接地 |
| TEDS | 否 | 是 | 是 | 否 | 否 |
| 环境参数 | |||||
| 最大冲击 | 2000 g（峰值） | 6000 g（峰值） | 2000 g（峰值） | 2000 g（峰值） | 28000 g（峰值） |
| 工作温度 | −51 至 +149 °C | −51 至 +149 °C | −51 至 +149 °C | −51 至 +149 °C | −51 至 +149 °C |
| 密封方式 | 激光焊接外壳，电缆连接处环氧密封 | 激光焊接外壳，电缆连接处环氧密封 | 激光焊接外壳，电缆连接处环氧密封 | 激光焊接外壳，电缆连接处环氧密封 | 激光焊接外壳，电缆连接处环氧密封 |
| TEDS 工作温度 | 不适用 | −40 至 +85 °C | −40 至 +85 °C | 不适用 | 不适用 |
产品技术资料
用于确认量程、外形尺寸与基本性能
