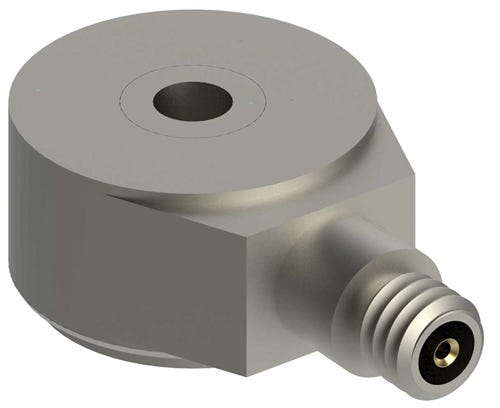

DYTRAN 3220M 低外形环形 IEPE 加速度传感器

DYTRAN 3220M 低外形环形 IEPE 加速度传感器

01 / 01

产品说明

3220 系列是低外形、高频环形 IEPE 加速度传感器，用于环境应力筛选（ESS）、振动控制及空间受限环境中的通用振动测量。

订货号可选规格型号说明操作

3220M27

量程±5000 g灵敏度1 mV/g频率响应（±5%）0.6–10000 Hz

通用单轴加速度传感器，1 mV/g，通孔安装，气密封装，5-44 接头

询价规格书

规格参数

各型号规格参数对比
参数	3220M27
性能参数
量程	±5000 g
灵敏度	1 mV/g
灵敏度允差	±10 %
频率响应（±5%）	0.6–10000 Hz
谐振频率	>33 kHz
宽带分辨率	0.0032 g RMS
非线性	±1 % F.S.
横向灵敏度（最大）	5 %
应变灵敏度（250 με）	0.03 g/με
机械参数
重量	2.7 克
安装接口	供 #2 安装螺钉使用的通孔
电气接口	侧端 5-44 同轴接头
外壳及接头材料	钛合金
敏感元件	石英
电气参数
供电电流	2–20 mA
供电电压	18–30 V DC
输出阻抗（最大）	100 Ω
偏置电压	9–11.5 V DC
放电时间常数	0.8–2.0 s
电气隔离（最小）	10 GΩ
环境参数
最大振动	1500 g（峰值）
最大冲击	6000 g（峰值）
工作温度	−51 至 +121 °C
密封方式	气密封装

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3220M27 规格书及外形图规格书
