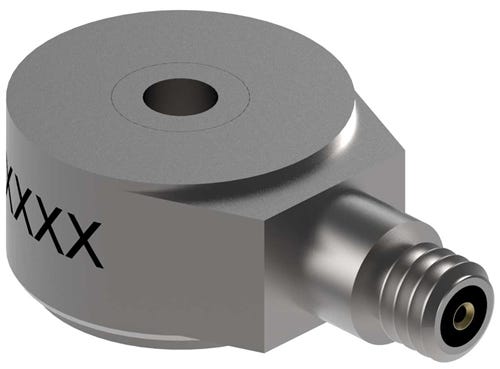

DYTRAN 3220E 低外形环形 IEPE 加速度传感器

DYTRAN 3220E 低外形环形 IEPE 加速度传感器

01 / 01

产品说明

3220 系列是低外形、高频环形 IEPE 加速度传感器，用于环境应力筛选（ESS）、振动控制及空间受限环境中的通用振动测量。

订货号可选规格型号说明操作

3220E

量程±500 g灵敏度10 mV/g频率响应（±5%）1–5000 Hz

通用单轴加速度传感器，量程 500 g，10 mV/g，通孔安装，气密封装，5-44 接头

询价规格书

规格参数

各型号规格参数对比
参数	3220E
性能参数
量程	±500 g
灵敏度	10 mV/g
灵敏度允差	±10 %
频率响应（±5%）	1–5000 Hz
频率响应（±15%）	0.66–10000 Hz
安装固有频率	>33 kHz
非线性	1 % F.S.
横向灵敏度（最大）	5 %
应变灵敏度（250 με）	0.03 g/με
等效电噪声	0.007 g RMS
机械参数
重量	2.7 克
外形尺寸（直径 × 高度）	10.414 × 6.35 mm
安装接口	供 #2 安装螺钉使用的通孔
随附安装螺钉	2-56，长度约 11.10 mm，带绝缘垫片
电气接口	侧端 5-44 同轴接头
外壳及接头材料	钛合金
敏感元件及结构	石英，平面剪切式
电气参数
供电电流	2–20 mA
供电电压	18–30 V DC
输出阻抗（典型）	100 Ω
放电时间常数	0.8–2.0 s
偏置电压	9–11.5 V DC
输出极性	向顶部加速度为正
外壳至安装面隔离（最小）	10 GΩ
环境参数
最大振动	±1500 g
最大冲击	2000 g（峰值）
工作温度	约 −51.1 至 +121.1 °C
密封方式	玻璃金属密封及 TIG 焊接，气密封装

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3220E 规格书及外形图规格书
