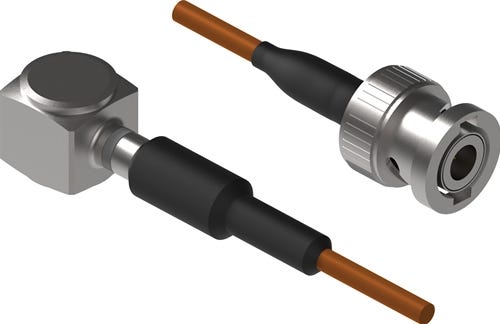

DYTRAN 3217A 水下振动测量用 IEPE 加速度传感器
01 / 01
产品说明
3217A 是低外形 IEPE 加速度传感器，用于水下环境中的通用振动测量。
规格参数
| 参数 | 3217A-10 |
|---|---|
| 性能参数 | |
| 量程 | ±50 g |
| 灵敏度 | 100 mV/g |
| 灵敏度允差 | ±10% |
| 量程对应输出 | ±5 V |
| 频率响应（±10%） | 1 ～10000 Hz |
| 谐振频率 | ＞ 30 kHz |
| 宽带分辨率 | 0.0004 g RMS |
| 线性度 | ± 2% F.S. |
| 横向灵敏度（最大） | 5 % |
| 应变灵敏度 | 0.004 g/με |
| 机械参数 | |
| 重量 | 5 克（不含电缆，最大） |
| 安装接口 | 粘接安装 |
| 外壳材料 | 钛合金 |
| 敏感结构 | 晶体剪切 |
| 电气参数 | |
| 供电电流 | 2 ～20 mA |
| 供电电压 | + 18 ～+30 V |
| 输出阻抗（标称） | 100 Ω |
| 偏置电压 | +11 ～+13 VDC |
| 放电时间常数 | 0.8 ～2.0 s |
| 输出极性 | 正向 |
| 绝缘电阻（最小） | 10 GΩ,最小 |
| 环境参数 | |
| 最大振动 | ±1000 g pk |
| 最大冲击 | 3000 g pk |
| 工作温度 | 待确认（原厂英制与公制列不一致） |
| 密封 | 气密封装 |
| 3217A · 机械参数 | |
| 重量 | 5 克（不含电缆，最大） |
| 安装接口 | 粘接安装 |
| 电缆长度 | 10 ft |
| 外壳材料 | 钛合金 |
| 敏感结构 | 晶体剪切 |
| 3217A · 性能参数 | |
| 灵敏度 | 100 mV/g |
| 灵敏度允差 | ±10% |
| 量程 | ±50 g |
| 量程对应输出 | ±5 V |
| 频率响应（±10%） | 1 ～10000 Hz |
| 谐振频率 | ＞ 30 kHz |
| 等效电噪声 | 0.007 g RMS |
| 线性度 | ± 2% F.S. |
| 横向灵敏度（最大） | 5 % |
| 应变灵敏度 | 0.004 g/με |
| 3217A · 环境参数 | |
| 最大振动 | ±1000 g pk |
| 最大冲击 | 3000 g pk |
| 工作温度 | 待确认（原厂英制与公制列不一致） |
| 密封 | 气密封装 |
| 3217A · 电气参数 | |
| 供电电流 | 2 ～20 mA |
| 供电电压 | + 18 ～+30 V |
| 输出阻抗（标称） | 100 Ω |
| 偏置电压 | +11 ～+13 VDC |
| 放电时间常数 | 0.8 ～2.0 s |
| 输出极性 | 正向 |
| 绝缘电阻（最小） | 10 GΩ,最小 |
| 技术规格 | |
| 电压灵敏度 | 100 mV/g |
| 加速度量程 | ±50 g |
| 频率响应（±10%） | 1 ～10000 Hz |
| 输出类型 | IEPE |
| 安装方式 | 粘接安装 |
| 工作温度 | -54 至 121 °C |
| 连接形式 | 一体式电缆 |
| 电气接口 | BNC（插头） |
产品技术资料
用于确认量程、外形尺寸与基本性能
