产品说明

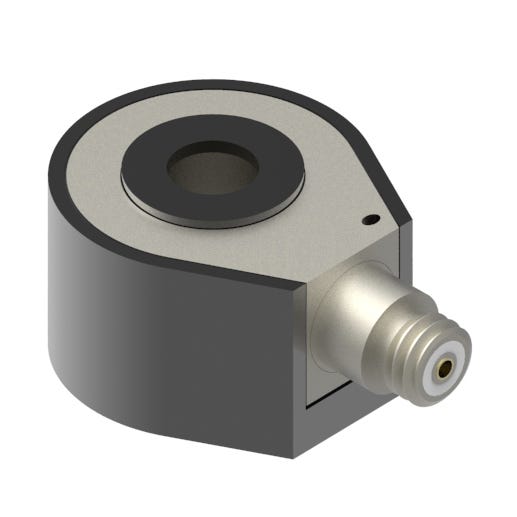

3215B1T 是轻量 IEPE 加速度传感器，用于环境应力筛选（ESS）、需要360°电缆方位的低外形应用、振动控制及通用振动监测。

订货号可选规格型号说明操作

3215B1T

量程±1000 g灵敏度5 mV/g频率响应（±10%）1.1–10000 HzTEDS是

通用单轴加速度传感器，5 mV/g，石英，10-32 接头，适配 10-32 螺钉的通孔，隔离杯

询价规格书

3215B2T

量程±500 g灵敏度10 mV/g频率响应（±10%）1.1–10000 HzTEDS是

通用单轴加速度传感器，10 mV/g，石英，10-32 接头，适配 10-32 螺钉的通孔，隔离杯

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3215B1T	3215B2T
性能参数
量程	±1000 g	±500 g
灵敏度	5 mV/g	10 mV/g
灵敏度容差	±5 %	±5 %
频率响应（±5%）	1.6–5000 Hz	1.6–5000 Hz
频率响应（±10%）	1.1–10000 Hz	1.1–10000 Hz
谐振频率	>50 kHz	>50 kHz
等效电噪声	0.010 g RMS	0.010 g RMS
线性度	±1 % F.S.	±1 % F.S.
横向灵敏度上限	5 %	5 %
应变灵敏度（250 με）	0.003 g/με	0.003 g/με
机械参数
重量	8.7 克（最大）	8.7 克（最大）
电气接口	侧端 10-32 接头	侧端 10-32 接头
安装通孔直径	4.8 mm	4.8 mm
外壳 / 接头材料	钛合金	钛合金
敏感元件结构	石英，剪切式	石英，剪切式
电气参数
供电电流	2–20 mA	2–20 mA
供电电压	18–30 VDC	18–30 VDC
输出阻抗（典型）	100 Ω	100 Ω
偏置电压	7.5–9.5 VDC	7.5–9.5 VDC
放电时间常数	0.3–2.0 s	0.3–2.0 s
外壳至安装面隔离（最小）	10 GΩ	10 GΩ
TEDS 标准	IEEE 1451.4	IEEE 1451.4
TEDS	是	是
环境参数
工作温度	-51 至 +149 °C	-51 至 +149 °C
TEDS 工作温度	-40 至 +85 °C	-40 至 +85 °C
最大振动	±1500 g（峰值）	±1500 g（峰值）
最大冲击	±5000 g（峰值）	±5000 g（峰值）
密封	气密封装	气密封装
