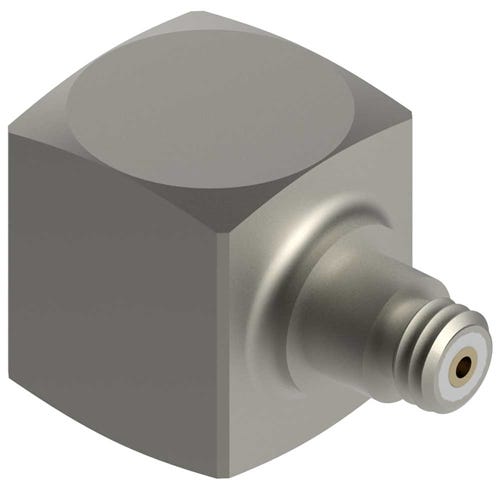

DYTRAN 3214A 单轴通用型 IEPE 加速度传感器

01 / 01

3214 系列是单轴通用型 IEPE 加速度传感器，用于模态分析、噪声、振动与声振粗糙度（NVH）以及吱响和异响测试。系列包含支持 TEDS 的传感器型号。

订货号可选规格型号说明操作

3214A1T

量程±500 g灵敏度10 mV/g频率响应（±10%）1 ～10000 HzTEDS是

加速度传感器，10 mV/g，侧端 10-32 接头，钛合金外壳，TEDS，壳体接地，立方体

3214A3

量程±10 g灵敏度500 mV/g频率响应（±10%）1 ～10000 HzTEDS否

加速度传感器，500 mV/g，侧端 10-32 接头，钛制立方体

3214A3T

量程±10 g灵敏度500 mV/g频率响应（±10%）1 ～10000 HzTEDS是

加速度传感器，500 mV/g，侧端 10-32 接头，钛合金外壳，TEDS，壳体接地，立方体

规格参数

仅看差异

各型号规格参数对比
参数	3214A1T	3214A3	3214A3T
性能参数
量程	±500 g	±10 g	±10 g
灵敏度	10 mV/g	500 mV/g	500 mV/g
灵敏度允差	±5%	±5%	±5%
频率响应（±10%）	1 ～10000 Hz	1 ～10000 Hz	1 ～10000 Hz
谐振频率	＞ 36 kHz	＞ 36 kHz	＞ 36 kHz
宽带分辨率	0.0040 g RMS	0.0004 g RMS	0.0001 g RMS
非线性	±1 % F.S.	—	—
横向灵敏度（最大）	5 %	5 %	5 %
应变灵敏度（250 με）	0.002 g/με	0.002 g/με	0.002 g/με
频率响应	—	1–10000 Hz	1–10000 Hz
量程对应输出	±5 V	±5 V	±5 V
线性度	± 1 % F.S.	± 1 % F.S.	± 1 % F.S.
机械参数
电气接口	10-32	10-32	10-32
安装接口	10-32 内螺纹孔，深0.150 in	10-32 内螺纹孔，深0.150 in	10-32 内螺纹孔，深0.150 in
外壳及接头材料	钛合金	钛合金	钛合金
密封方式	气密封装	气密封装	气密封装
重量	10 克	10 克	10 克
敏感元件及结构	陶瓷，平面剪切式	—	—
敏感元件	陶瓷	陶瓷	陶瓷
敏感结构	平面剪切	平面剪切	平面剪切
非线性	±1 % F.S.	—	—
电气参数
供电电流	2 ～20 mA	2 ～20 mA	2 ～20 mA
供电电压	18 ～+30 V	18 ～+30 V	18 ～+30 V
输出阻抗（典型）	100 Ω	100 Ω	100 Ω
偏置电压	11 ～13 VDC	11 ～13 VDC	11 ～13 VDC
放电时间常数	0.5 ～1.5 s	0.5 ～1.5 s	0.5 ～1.5 s
TEDS 标准	IEEE 1451.4	不适用	IEEE 1451.4
TEDS	是	否	是
环境参数
工作温度	-51 ～121 °C	-55 ～107 °C	-51 ～107 °C
TEDS 工作温度	-40 ～+85 °C	不适用	-40 ～+85 °C
最大振动	600 g pk	200 g pk	200 g pk
最大冲击	5000 g pk	1000 g pk	5000 g pk
密封	气密封装	气密封装	气密封装

用于确认量程、外形尺寸与基本性能
