产品说明

3205 系列是高性能 IEPE 加速度传感器，用于井下钻头振动监测及供电受限、需要较低启动电压的其他应用。

订货号可选规格型号说明操作

3205M1

量程±3000 g（±1 V 输出）灵敏度0.33 mV/g频率响应（±3 dB）0.64 ～5000 Hz工作温度-45 至 175 °C

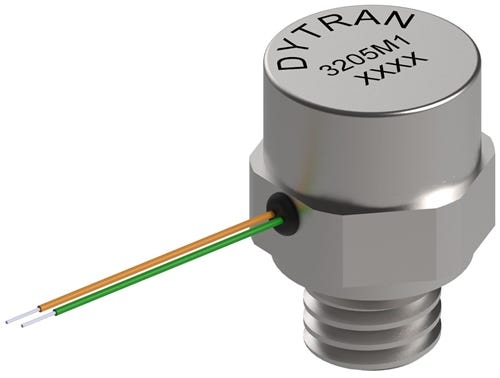

微型加速度传感器，量程 3000 g，0.33 mV/g，高温、低偏置，0.312 六角，35 英寸电缆，工作温度范围标注约 176.7 °C，钛底座和顶盖，一体式 10-32 螺柱

询价规格书

规格参数

各型号规格参数对比
参数	3205M1
性能参数
量程	±3000 g（±1 V 输出）
灵敏度	0.33 mV/g
灵敏度允差	±20%
量程对应输出	±1 V
频率响应（±3 dB）	0.64 ～5000 Hz
谐振频率	＞30 kHz
等效电噪声	0.08 g RMS
线性度	± 1% F.S.
横向灵敏度（最大）	5 %
应变灵敏度（250 με）	0.2 g/με
机械参数
重量	2 克（不含电缆，最大）
电气接口	30 AWG 引线
安装接口	10-32 UNF-2A
外壳材料	钛合金
电气参数
供电电流	3 ～5 mA
供电电压	4 ～5 V
输出阻抗（典型）	100 Ω
偏置电压	+1.7 ～+ 3.4 VDC
放电时间常数	0.25 ～0.8 s
输出极性	正向
环境参数
最大振动	±4000 g pk
最大冲击	±5000 g pk
工作温度	待确认（原厂英制与公制列不一致）
密封	环氧／焊接
共同参数
重量	最大 2 克，不含电缆
安装接口	10-32 UNF-2A 一体螺柱
电气接口	一体电缆，30 AWG 散线端
壳体材料	钛
