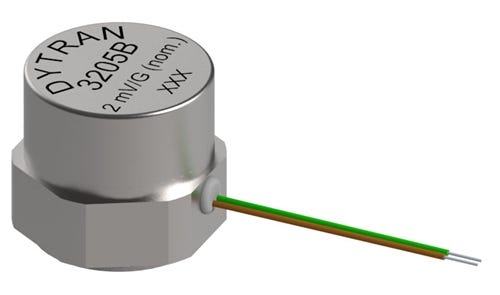

DYTRAN 3205B 井下钻头监测用 IEPE 加速度传感器

DYTRAN 3205B 井下钻头监测用 IEPE 加速度传感器

01 / 01

产品说明

3205 系列是高性能 IEPE 加速度传感器，用于井下钻头振动监测及供电受限、需要较低启动电压的其他应用。

订货号可选规格型号说明操作

3205B

量程±500 g（±1 V 输出）灵敏度2 mV/g频率响应（±3 dB）0.64～5000 Hz（粘接剂可能影响高频响应）

微型加速度传感器，量程 500 g，2 mV/g，高温、低偏置，0.312 六角，35 英寸电缆，工作温度范围标注约 176.7 °C，钛底座和顶盖

询价规格书

规格参数

各型号规格参数对比
参数	3205B
性能参数
量程	±500 g（±1 V 输出）
灵敏度	2 mV/g
灵敏度允差	±10%
量程对应输出	±1 V
频率响应（±3 dB）	0.64～5000 Hz（粘接剂可能影响高频响应）
谐振频率（标称）	30 kHz
等效电噪声	0.02 g RMS
线性度（最大）	1% F.S.
横向灵敏度（最大）	5%
应变灵敏度（250 με）	0.001 g/με
机械参数
重量	2.5 克（不含电缆）
外形尺寸（对边×高度）	0.31 × 0.28 in
安装接口	粘接安装
电气接口	一体引线，30 AWG
电缆长度	35 in
外壳材料	钛合金
电气参数
供电电压（标称）	4.5 VDC
供电电流（标称）	4 mA
输出阻抗（标称）	100 Ω
偏置电压	1.7～3.4 VDC（标称2.5 VDC）
放电时间常数	0.25～0.80 s
输出极性	向顶部加速时正向
电气隔离	无，壳体连接信号回路
环境参数
最大振动	±600 g
最大冲击	5000 g pk
工作温度	−40～+175 °C
灵敏度温度系数	0.03%/°C
密封	环氧／焊接
共同参数
安装接口	粘接安装
电气接口	一体式 AWG 30 尾线，35 英寸
壳体材料	钛合金
工作温度	-40 至 +175 °C

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3205B 规格书及外形图规格书
