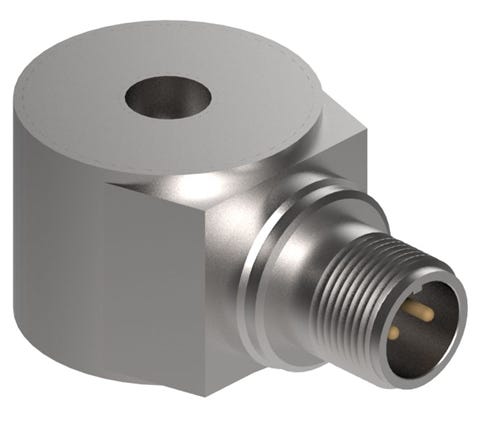

DYTRAN 3202A 环形 IEPE 加速度传感器

01 / 01

产品说明

3202 系列是环形 IEPE 压电式加速度传感器，内置法拉第屏蔽以抑制静电噪声。用于工业振动监测、低频振动测量、低速旋转工业机械、巡检数据采集及通用振动监测。

订货号可选规格型号说明操作
3202A
量程±50 g灵敏度100 mV/g频率响应（±5%）0.5～5000 Hz

加速度传感器，通孔安装，100 mV/g，量程 50 g，气密封装，2 针 MIL 接头，接地隔离

询价规格书
3202A2
量程±50 g灵敏度100 mV/g频率响应（±5%）0.5～5000 Hz

加速度传感器，量程 ±50 g，100 mV/g，通孔安装，频率响应至 5 kHz，气密封装，可配潜水防护套

询价规格书

规格参数

各型号规格参数对比
参数3202A3202A2
性能参数
量程±50 g±50 g
灵敏度100 mV/g100 mV/g
灵敏度允差±5%±5%
量程对应输出±5 V±5 V
频率响应（±5%）0.5～5000 Hz0.5～5000 Hz
谐振频率＞25 kHz—
等效电噪声0.0002 g RMS0.0002 g RMS
线性度（最大）2% F.S.2% F.S.
横向灵敏度（最大）5%5%
应变灵敏度（250 με）0.0015 g/με0.0015 g/με
谐振频率（典型）—25 kHz
机械参数
重量160 克180 克
外形尺寸（长×宽×高）2.26 × 1.44 × 1.12 in2.278 × 1.37 × 1.13 in
安装接口通孔，1/4-28 防脱螺钉通孔，1/4-28 防脱螺钉
电气接口侧置 MIL-C-5015，2 针 10SL-4P，气密接头侧置 MIL-C-5015，2 针 10SL-4P，气密接头
外壳及接头材料316L 不锈钢316L 不锈钢
敏感元件—压电陶瓷
敏感结构—平面剪切
电气参数
供电电压20～30 VDC20～30 VDC
供电电流2～20 mA2～20 mA
输出阻抗（标称）200 Ω200 Ω
偏置电压11～13 VDC10～12.5 VDC
放电时间常数1～2 s—
输出极性向顶部加速时正向向顶部加速时正向
绝缘电阻（最小）10 GΩ10 MΩ
放电时间常数（最小）—1 s
环境参数
最大振动350 g RMS100 g RMS
最大冲击3000 g pk1500 g pk
工作温度−60～+250 °F−60～+250 °F
密封气密，玻璃金属封接／焊接气密，玻璃金属封接／焊接；支持防浸水电缆护套
01

产品技术资料

用于确认量程、外形尺寸与基本性能

3202A 规格书及外形图规格书3202A2 规格书及外形图规格书
