DYTRAN 3200B IEPE 冲击加速度传感器

01 / 01

产品说明

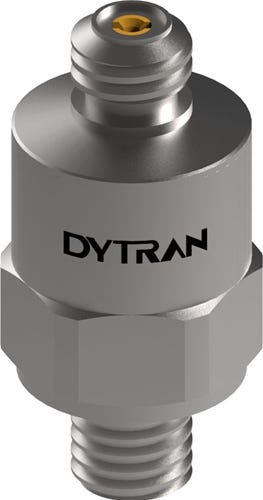

3200 系列是坚固耐用的 IEPE 加速度传感器，用于跌落试验、远场爆炸试验、火工品试验及冲击试验。

订货号可选规格型号说明操作

3200B

量程±70000 g灵敏度0.05 mV/g频率响应（±10%）0.33 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.49 ～10000 HzTEDS否

冲击加速度传感器，0.05 mV/g，量程 70000 g，1/4-28 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书

3200B2

量程±50000 g灵敏度0.1 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS否

冲击加速度传感器，0.1 mV/g，量程 50000 g，1/4-28 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200B2M

量程±50000 g灵敏度0.1 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS否

冲击加速度传感器，0.1 mV/g，量程 50000 g，M6x1.0 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200B3T

量程±20000 g灵敏度0.25 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS是

冲击加速度传感器，0.25 mV/g，量程 20000 g，10-32 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200B4

量程±10000 g灵敏度0.5 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS否

冲击加速度传感器，0.5 mV/g，量程 10000 g，1/4-28 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200B4T

量程±10000 g灵敏度0.5 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS是

冲击加速度传感器，0.5 mV/g，量程 10000 g，10-32 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200B5

量程±5000 g灵敏度1 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS否

冲击加速度传感器，1 mV/g，量程 5000 g，1/4-28 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200B5M

量程±5000 g灵敏度1 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS否

冲击加速度传感器，1 mV/g，量程 5000 g，M6x1.0 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200B5T

量程±5000 g灵敏度1 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS是

冲击加速度传感器，1 mV/g，量程 5000 g，10-32 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200B6

量程±2500 g灵敏度2 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS否

冲击加速度传感器，2 mV/g，量程 2500 g，1/4-28 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200BM

量程±70000 g灵敏度0.05 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 HzTEDS否

冲击加速度传感器，0.05 mV/g，量程 70000 g，M6x1.0 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

3200BT

量程±70000 g灵敏度0.05 mV/g频率响应（±10%）0.35 ～20000 Hz频率响应（±3 dB）0.16 ～＞50000 Hz频率响应（±5%）0.50 ～10000 Hz

冲击加速度传感器，0.05 mV/g，量程 70000 g，10-32 安装螺柱，底座隔离，10-32 接头，3/8 六角

询价规格书规格书

规格参数

仅看差异

各型号规格参数对比
参数	3200B	3200B2	3200B2M	3200B3T	3200B4	3200B4T	3200B5	3200B5M	3200B5T	3200B6	3200BM	3200BT
性能参数
量程	±70000 g	±50000 g	±50000 g	±20000 g	±10000 g	±10000 g	±5000 g	±5000 g	±5000 g	±2500 g	±70000 g	±70000 g
灵敏度	0.05 mV/g	0.1 mV/g	0.1 mV/g	0.25 mV/g	0.5 mV/g	0.5 mV/g	1 mV/g	1 mV/g	1 mV/g	2 mV/g	0.05 mV/g	0.05 mV/g
灵敏度允差	±10%	±10%	±10%	±10%	±10%	±10%	±10%	±10%	±10%	±10%	±10%	±10%
频率响应（±5%）	0.49 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz	0.50 ～10000 Hz
频率响应（±10%）	0.33 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz	0.35 ～20000 Hz
频率响应（±3 dB）	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz	0.16 ～＞50000 Hz
谐振频率	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz	＞ 90 kHz
等效电噪声	1.4 g RMS	0.7 g RMS	0.7 g RMS	0.28 g RMS	0.14 g RMS	0.14 g RMS	0.07 g RMS	0.07 g RMS	0.07 g RMS	0.035 g RMS	1.4 g RMS	1.4 g RMS
线性度	± 1% F.S.	± 1% F.S.	± 1% F.S.	± 1% F.S.	± 1% F.S.	± 1% F.S.	± 1% F.S.	± 1% F.S.	± 1% F.S.	± 1% F.S.	± 1% F.S.	± 1% F.S.
横向灵敏度（最大）	3 %	3 %	3 %	3 %	3 %	3 %	3 %	3 %	3 %	3 %	3 %	3 %
机械参数
重量	6.0 克	6.0 克	6.0 克	6.0 克	6.0 克	6.0 克	6.0 克	6.0 克	6.0 克	6.0 克	6.0 克	6.0 克
安装接口	1/4-28 UNF-2A	1/4-28 UNF-2A	M6 X 1.0	10-32 UNF-2A	1/4-28 UNF-2A	10-32 UNF-2A	1/4-28 UNF-2A	M6 X 1.0	10-32 UNF-2A	1/4-28 UNF-2A	M6 X 1.0	10-32 UNF-2A
电气接口	同轴接头	同轴接头	同轴接头	同轴接头	同轴接头	同轴接头	同轴接头	同轴接头	同轴接头	同轴接头	同轴接头	同轴接头
接头螺纹	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A	10-32 UNF-2A
外壳材料	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢	17-4 PH 不锈钢
敏感元件	石英	石英	石英	石英	石英	石英	石英	石英	石英	石英	石英	石英
敏感结构	压缩	压缩	压缩	压缩	压缩	压缩	压缩	压缩	压缩	压缩	压缩	压缩
电气隔离	—	—	壳体隔离	壳体隔离	—	壳体隔离	—	壳体隔离	壳体隔离	—	壳体隔离	壳体隔离
电气参数
供电电流	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA
供电电压	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V	+18 ～+30 V
输出阻抗	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω
偏置电压	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC	+7.5 ～+9.5 VDC
放电时间常数	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s	1 ～1.5 s
绝缘电阻	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ
电气隔离	底座隔离	底座隔离	—	—	底座隔离	—	底座隔离	—	—	底座隔离	—	—
TEDS	否	否	否	是	否	是	否	否	是	否	否	—
环境参数
最大冲击	± 100000 g pk	± 100000 g pk	± 100000 g pk	± 100000 g pk	± 50000 g pk	± 50000 g pk	± 50000 g pk	± 50000 g pk	± 50000 g pk	± 50000 g pk	± 100000 g pk	± 100000 g pk
工作温度	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C	-51 ～+121 °C
密封	环氧密封	环氧密封	环氧密封	环氧密封	环氧密封	环氧密封	环氧密封	环氧密封	环氧密封	环氧密封	环氧密封	环氧密封
