DYTRAN 3190A 超低温设备监测用加速度传感器

DYTRAN 3190A 超低温工业加速度传感器

01 / 01

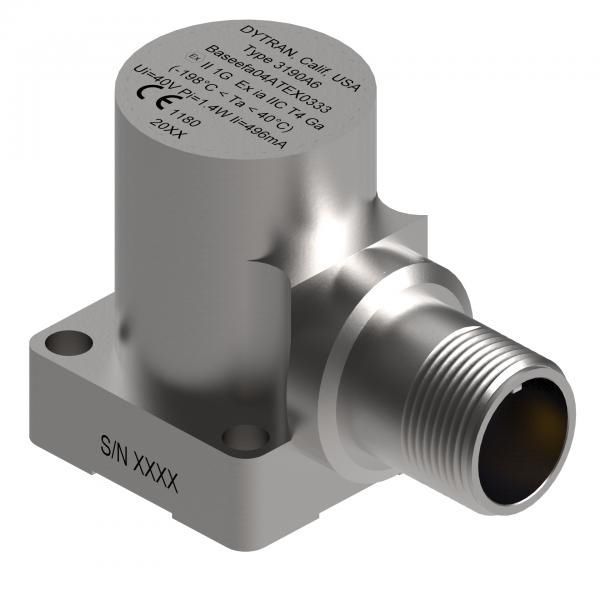

3190A6 用于超低温设备的动态振动测量，采用气密不锈钢外壳、四孔法兰安装及三针接头。该型号使用 −24 VDC 电压供电，连接时应按原厂接线图核对电源、信号及回线；危险区域使用条件以适用的原厂认证文件为准。

订货号可选规格型号说明操作

3190A6

量程±50 g灵敏度100 mV/g

超低温加速度传感器，100 mV/g，ATEX 认证，ATEX Ex II 1G Ex ia IIC T4 Ga，24 V 供电

量程±50 g

灵敏度100 mV/g

灵敏度允差±5%

量程对应输出±5 V

频率响应（±10%）2–5000 Hz

频率响应（±3 dB）0.5–8000 Hz

谐振频率＞20 kHz

等效电噪声0.007 g RMS

线性度（最大）±2% F.S.

横向灵敏度（最大）5%

应变灵敏度（最大）0.001 g/με

重量（最大）180 克

电气接口3 针 MS3106A-10SL-3P（以原厂接线图为准）

安装方式四孔法兰，孔中心分布圆直径 1.375 in，法兰边长 1.25 in

外壳及接头材料300 系列不锈钢

随附附件6535A2 安装螺钉 ×4；ISO 17025 校准证书

供电电压−24 VDC（本安电路限值见原厂规格书）

供电电流5 mA（电缆电容增加时电流增大，见规格书注5）

输出阻抗（典型）50 Ω

偏置电压−15 VDC（−24 VDC 供电时）

放电时间常数0.35–1.0 s

输出极性向顶部加速度对应正输出

最大振动±200 g pk

最大冲击±2000 g pk

最大环境压力2.07 MPa

工作温度−196～+121 °C

密封气密封装

用于确认量程、外形尺寸与基本性能
