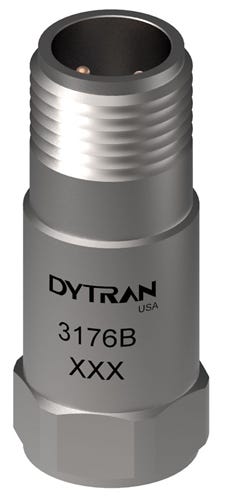

DYTRAN 3176B 工业振动监测用 IEPE 加速度传感器

DYTRAN 3176B 工业振动监测用 IEPE 加速度传感器

01 / 01

产品说明

3176 系列是坚固耐用、经济型的 IEPE 压电式加速度传感器，用于工业振动监测、巡检数据采集及通用振动监测。

订货号可选规格型号说明操作

3176B

量程±50 g灵敏度100 mV/g频率响应（±10%）0.3–10000 Hz

通用单轴加速度传感器，量程 50 g，100 mV/g，顶部 2 针接头，气密封装，接地隔离，10-32 安装螺纹孔

询价规格书

3176B1

量程±50 g灵敏度100 mV/g频率响应（±10%）0.3–10000 Hz

通用单轴加速度传感器，量程 50 g，100 mV/g，顶部 2 针接头，1/4-28 螺纹孔安装，气密封装，接地隔离，平面剪切结构

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3176B	3176B1
性能参数
量程	±50 g	±50 g
灵敏度	100 mV/g	100 mV/g
灵敏度容差	±5 %	±5 %
频率响应（±10%）	0.3–10000 Hz	0.3–10000 Hz
安装谐振频率	>27 kHz	>27 kHz
等效电噪声	0.0005 g RMS	0.00002 g RMS
幅值非线性度（最大）	±2 % F.S.	±2 % F.S.
横向灵敏度上限	5 %	5 %
应变灵敏度（250 με）	0.0001 g/με	0.0001 g/με
机械参数
重量	44 克（最大）	44 克（最大）
电气接口	MIL-C-5015，2 针	MIL-C-5015，2 针
安装接口	10-32 螺纹孔	1/4-28 螺纹孔
外壳 / 接头材料	300 系列不锈钢	300 系列不锈钢
敏感元件结构	压电陶瓷，平面剪切式	压电陶瓷，平面剪切式
电气参数
供电电流	2–20 mA	2–20 mA
供电电压	20–30 V	20–30 V
输出阻抗（典型）	200 Ω	200 Ω
偏置电压	11–13 VDC	11–13 VDC
放电时间常数	0.9–2.0 s	0.9–2.0 s
接地针脚至外壳隔离（最小）	10 GΩ	10 GΩ
输出极性	向顶部加速度为正	向顶部加速度为正
环境参数
工作温度	-51 至 +121 °C	-51 至 +121 °C
最大振动	500 g（峰值）	500 g（峰值）
最大冲击	5000 g（峰值）	5000 g（峰值）
密封	气密封装	气密封装

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3176B 规格书及外形图规格书 3176B1 规格书及外形图规格书
