DYTRAN 3168D 单轴 IEPE 加速度传感器

DYTRAN 3168D 系列单轴 IEPE 加速度传感器

01 / 01

产品说明

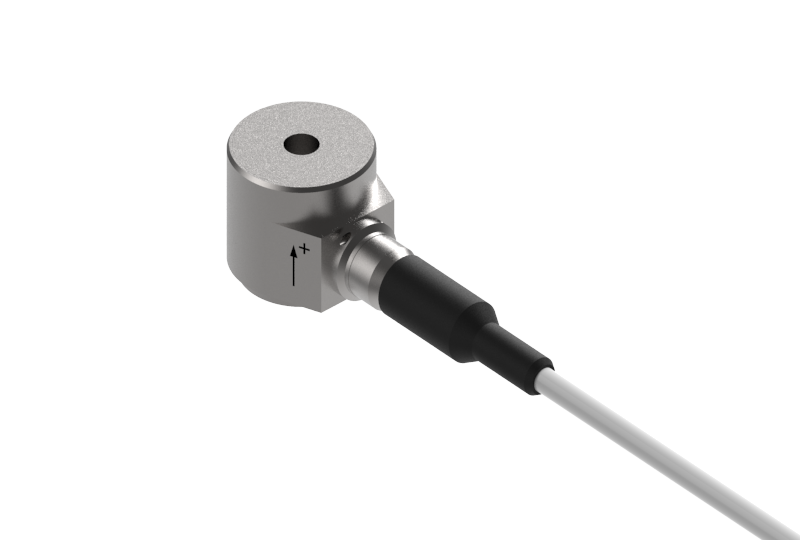

3168D2 是为商用及军用飞机振动监测设计的环形 IEPE 加速度传感器，采用高稳定性石英剪切技术。机械和电气滤波可抑制高频冲击引起的信号饱和，适合航空齿轮箱等振动测点。传感器内部与外壳隔离，坚固的不锈钢壳体采用气密封装；通孔结构便于调整电缆方向，提供不同长度的一体式屏蔽电缆。

订货号可选规格型号说明操作

3168D2-05

量程±500 g灵敏度10 mV/g电缆长度5 ft

机械滤波加速度传感器，10 mV/g，#10 通孔，一体式电缆，5 ft

询价规格书

3168D2-10

量程±500 g灵敏度10 mV/g电缆长度10 ft

—

询价规格书

3168D2-20

量程±500 g灵敏度10 mV/g电缆长度20 ft

机械滤波加速度传感器，10 mV/g，#10 通孔，一体式电缆，20 ft

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3168D2-05	3168D2-10	3168D2-20
性能参数
量程	±500 g	±500 g	±500 g
灵敏度	10 mV/g	10 mV/g	10 mV/g
灵敏度容差	±5%	±5%	±5%
频率响应（±3dB）	1–10000 Hz	1–10000 Hz	1–10000 Hz
谐振频率	>40 kHz	>40 kHz	>40 kHz
机械滤波谐振频率	>13 kHz	>13 kHz	>13 kHz
噪声分辨率	0.007 g RMS（最大）	0.007 g RMS（最大）	0.007 g RMS（最大）
线性度	±1% F.S.	±1% F.S.	±1% F.S.
横向灵敏度上限	5%	5%	5%
机械参数
重量	42 克（最大，不含电缆）	42 克（最大，不含电缆）	42 克（最大，不含电缆）
安装接口	通孔安装，10-32 安装螺钉	通孔安装，10-32 安装螺钉	通孔安装，10-32 安装螺钉
电气接口	一体式双芯屏蔽电缆	一体式双芯屏蔽电缆	一体式双芯屏蔽电缆
电缆长度	5 ft	10 ft	20 ft
外壳材料	300 系列不锈钢	300 系列不锈钢	300 系列不锈钢
隔离方式	外壳隔离	外壳隔离	外壳隔离
测量轴数	单轴	单轴	单轴
电气参数
供电电流	2–10 mA	2–10 mA	2–10 mA
供电电压	18–30 V DC	18–30 V DC	18–30 V DC
输出阻抗（典型）	100 Ω	100 Ω	100 Ω
偏置电压	7.5–13.0 V DC	7.5–13.0 V DC	7.5–13.0 V DC
放电时间常数	0.5–1.0 s	0.5–1.0 s	0.5–1.0 s
电气隔离（最小）	10 GΩ	10 GΩ	10 GΩ
电气滤波截止频率	10 kHz（双极点）	10 kHz（双极点）	10 kHz（双极点）
输出类型	IEPE	IEPE	IEPE
环境参数
工作温度	−55 至 +125 °C	−55 至 +125 °C	−55 至 +125 °C
最大冲击	±5000 g（峰值）	±5000 g（峰值）	±5000 g（峰值）
最大振动	±600 g（峰值）	±600 g（峰值）	±600 g（峰值）
密封方式	气密封装	气密封装	气密封装

产品技术资料

用于确认量程、外形尺寸与基本性能

3168D2-05 / 3168D2-10 / 3168D2-20 规格书及外形图规格书
