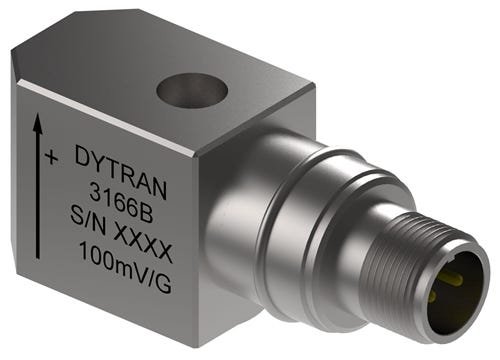

DYTRAN 3166B 低外形 IEPE 加速度传感器

DYTRAN 3166B 低外形 IEPE 加速度传感器

01 / 01

产品说明

3166 系列是气密封装 IEPE 加速度传感器，用于工业振动监测、低外形或空间受限位置、旋转机械及通用振动监测。

订货号可选规格型号说明操作

3166B

量程±50 g灵敏度100 mV/g频率响应（±10%）0.3–5000 Hz

通用单轴加速度传感器，量程 ±50 g，100 mV/g，通孔安装，频率响应至 5 kHz，平面剪切结构

询价规格书

规格参数

各型号规格参数对比
参数	3166B
性能参数
量程	±50 g
灵敏度	100 mV/g
灵敏度允差	±5 %
频率响应（±10%）	0.3–5000 Hz
谐振频率	>21 kHz
等效电噪声	0.0005 g RMS
非线性	±2 % F.S.
横向灵敏度（最大）	5 %
应变灵敏度（250 με）	0.0001 g/με
机械参数
重量	228 克（最大）
安装接口	1/4-28 防脱内六角螺钉，型号 6523
电气接口	2 针 MIL-C-5015，10SL-4P
外壳及接头材料	300 系列不锈钢
敏感元件及结构	陶瓷，平面剪切式
电气参数
供电电流	2–20 mA
供电电压	20–30 V DC
输出阻抗（典型）	200 Ω
偏置电压	11–13 V DC
放电时间常数	0.9–2.0 s
电气隔离（最小）	10 GΩ
输出极性	向顶部加速度为正
环境参数
最大振动	350 g（峰值）
最大冲击	3000 g（峰值）
工作温度	−51 至 +121 °C
密封方式	气密封装

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3166B 规格书及外形图规格书
