DYTRAN 3153A 三轴 IEPE 加速度传感器

DYTRAN 3153A 系列三轴 IEPE 加速度传感器

01 / 01

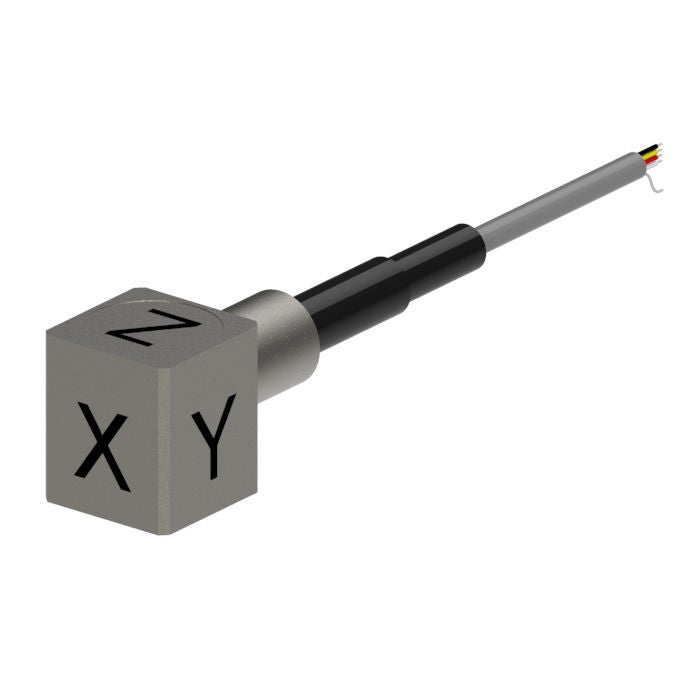

3153A：气密不锈钢壳体，最大重量 35 克；10-32 螺纹安装，便于可靠固定与重复装拆；10、50、100 mV/g 灵敏度档位；在售 A1T/A2T/A3T 支持 TEDS；TEDS 温度范围 −40 至 +85 °C。

订货号可选规格型号说明操作

3153A1T

量程±500 g灵敏度10 mV/gTEDS是

三轴 IEPE 加速度传感器，10 mV/g，10-32 螺纹安装，4 针 Mighty Mouse 接头，支持 TEDS

3153A2T

量程±100 g灵敏度50 mV/gTEDS是

三轴 IEPE 加速度传感器，50 mV/g，10-32 螺纹安装，4 针 Mighty Mouse 接头，支持 TEDS

3153A3T

量程±50 g灵敏度100 mV/gTEDS是

三轴 IEPE 加速度传感器，100 mV/g，10-32 螺纹安装，4 针 Mighty Mouse 接头，支持 TEDS

仅看差异

各型号规格参数对比
参数	3153A1T	3153A2T	3153A3T
性能参数
量程	±500 g	±100 g	±50 g
灵敏度	10 mV/g	50 mV/g	100 mV/g
灵敏度容差	+15% / −10%	+15% / −10%	+15% / −10%
频率响应（±5%）	0.7–5000 Hz	0.7–5000 Hz	0.7–5000 Hz
谐振频率	>20 kHz	>20 kHz	>20 kHz
噪声分辨率	0.003 g RMS	0.0006 g RMS	0.0003 g RMS
横向灵敏度上限	6 %	6 %	6 %
机械参数
重量	35 克（最大）	35 克（最大）	35 克（最大）
安装接口	10-32 螺纹安装	10-32 螺纹安装	10-32 螺纹安装
电气接口	4 针接头	4 针接头	4 针接头
外壳材料	300 系列不锈钢	300 系列不锈钢	300 系列不锈钢
敏感元件及结构	陶瓷，剪切式	陶瓷，剪切式	陶瓷，剪切式
测量轴数	三轴	三轴	三轴
电气参数
供电电流	2–20 mA	2–20 mA	2–20 mA
供电电压	+18–+30 V DC	+18–+30 V DC	+18–+30 V DC
输出阻抗（典型）	100 Ω	100 Ω	100 Ω
偏置电压	11–13 V DC	11–13 V DC	11–13 V DC
放电时间常数	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s
TEDS	是	是	是
输出类型	IEPE	IEPE	IEPE
TEDS 标准	IEEE 1451.4	IEEE 1451.4	IEEE 1451.4
环境参数
最大冲击	±3000 g（峰值）	±1000 g（峰值）	±1000 g（峰值）
最大振动	±2000 g（峰值）	±500 g（峰值）	±250 g（峰值）
工作温度	-51–+121 °C	-51–+121 °C	-51–+121 °C
密封方式	气密封装	气密封装	气密封装
TEDS 工作温度	-40 至 +85 °C	-40 至 +85 °C	-40 至 +85 °C

用于确认量程、外形尺寸与基本性能
