DYTRAN 3143D 三轴 IEPE 加速度传感器

获取报价

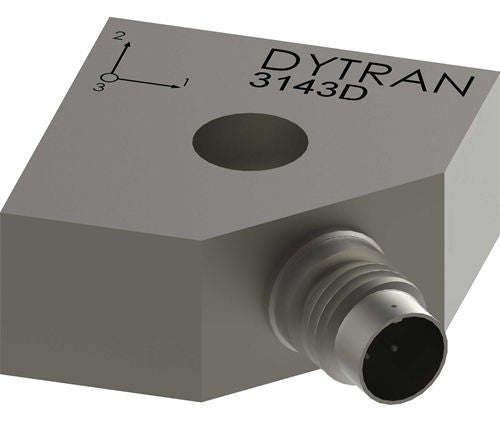

DYTRAN 3143D 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

3143D：通孔安装，可按测点调整电缆方位；3143D/D1T/D2/DT：4 针接头；灵敏度按型号选择；3143D10：1 mV/g、±5000 g，适合较大幅值振动；TEDS 与工作温度均按具体订货号核对。

订货号可选规格型号说明操作

3143D

量程±500 g灵敏度10 mV/g

三轴 IEPE 加速度传感器，10 mV/g，6-32 螺钉通孔安装，4 针接头，钛壳体，单接头设计

询价规格书

3143D1T

量程50 g灵敏度100 mV/gTEDS是

三轴 IEPE 加速度传感器，100 mV/g，6-32 螺钉通孔安装，4 针接头，支持 TEDS

询价规格书

3143D2

量程±100 g灵敏度50 mV/g

三轴 IEPE 加速度传感器，50 mV/g，6-32 螺钉通孔安装，4 针接头

询价规格书

3143D10

量程±5000 g灵敏度1.0 mV/g

三轴 IEPE 加速度传感器，1.0 mV/g，10-32 螺钉通孔安装，4 针接头，机械滤波

询价规格书

3143DT

量程500 g灵敏度10 mV/gTEDS是

三轴 IEPE 加速度传感器，10 mV/g，6-32 螺钉通孔安装，4 针接头，支持 TEDS

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3143D	3143D1T	3143D2	3143D10	3143DT
性能参数
量程	±500 g	50 g	±100 g	±5000 g	500 g
灵敏度	10 mV/g	100 mV/g	50 mV/g	1.0 mV/g	10 mV/g
灵敏度容差	±5%	±5%	±5%	±5%	±5%
频率响应（±5%）	0.5–3000 Hz	0.4–3000 Hz	0.5–3000 Hz	—	0.4–3000 Hz
谐振频率	> 25 kHz	> 25 kHz	> 25 kHz	> 25 kHz	> 25 kHz
横向灵敏度上限	5 %	5 %	5 %	6 %	5 %
频率响应（±3dB）	—	—	—	0.5–10000 Hz	—
噪声分辨率	—	—	—	0.070 g RMS	—
机械参数
重量	14 克（最大）	15 克	14 克（最大）	65 克（最大）	15 克（最大）
安装接口	6-32 螺钉通孔安装	6-32 螺钉通孔安装	6-32 螺钉通孔安装	10-32 螺钉通孔安装	6-32 螺钉通孔安装
电气接口	4 针接头	4 针接头	4 针接头	4 针接头	4 针接头
外壳材料	钛合金	钛合金	钛合金	300 系列不锈钢	钛合金
敏感元件及结构	陶瓷，平面剪切式	陶瓷，平面剪切式	陶瓷，平面剪切式	石英，平面剪切式	陶瓷，平面剪切式
测量轴数	三轴	三轴	三轴	三轴	三轴
电气参数
供电电流	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA
供电电压	+18–+30 V DC	+18–+30 V DC	+18–+30 V DC	+18–+30 V DC	+18–+30 V DC
输出阻抗（典型）	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω
偏置电压	+11–+13 V DC	+11–+13 V DC	+11–+13 V DC	+7.0–+11.5 V DC	+11–+13 V DC
放电时间常数	0.8–2.0 s	1–2 s	0.8–2.0 s	0.5–2.0 s	0.9–2 s
输出类型	IEPE	IEPE	IEPE	IEPE	IEPE
TEDS	—	是	—	—	是
TEDS 标准	—	IEEE 1451.4	—	—	IEEE 1451.4
环境参数
最大冲击	±1500 g（峰值）	1500 g（峰值）	±1500 g（峰值）	7000 g（峰值）	1500 g（峰值）
最大振动	±600 g（峰值）	600 g（峰值）	±600 g（峰值）	6000 g（峰值）	600 g（峰值）
工作温度	-51–85 °C	-51–85 °C	-51–85 °C	-51–121 °C	-51–85 °C
密封方式	气密封装	气密封装	气密封装	气密封装	气密封装

产品技术资料

用于确认量程、外形尺寸与基本性能

3143D 规格书及外形图规格书 3143D1T 规格书及外形图规格书 3143D2 规格书及外形图规格书 3143D10 规格书及外形图规格书 3143DT 规格书及外形图规格书
