DYTRAN 3133D 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

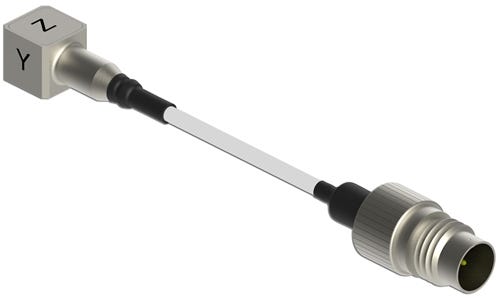

DYTRAN 3133D 系列是气密封装的超微型三轴 IEPE 加速度传感器，适用于环境应力筛选（ESS）、HALT/HASS、模态与结构分析、产品振动响应和通用三轴振动测试。

系列采用钛合金外壳、一体式电缆及粘接安装，提供 TEDS 和绝缘安装等型号配置。紧凑本体便于在小型结构与狭窄位置布置三向测点。

订货号可选规格型号说明操作
3133D1
量程±500 g灵敏度10 mV/g频率响应（±10%）0.25–10000 HzTEDS否

微型三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，粘接安装，一体式电缆，钛合金壳体

询价规格书
3133D18T
量程±1000 g灵敏度5 mV/g频率响应（±10%）0.25–10000 HzTEDS是

微型三轴 IEPE 加速度传感器，5 mV/g，量程 ±1000 g，粘接安装，一体式电缆，钛合金壳体，TEDS，隔离型

询价规格书
3133D19T
量程±500 g灵敏度10 mV/g频率响应（±10%）0.25–10000 HzTEDS是

微型三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，粘接安装，一体式电缆，钛合金壳体，TEDS，隔离型

询价规格书
3133D1T
量程±500 g灵敏度10 mV/g频率响应（±10%）0.25–10000 HzTEDS是

微型三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，粘接安装，一体式电缆，钛合金壳体，TEDS

询价规格书
3133D4T
量程±5000 g灵敏度0.7 mV/g频率响应（±10%）0.7–10000 HzTEDS是

微型三轴 IEPE 加速度传感器，0.7 mV/g，量程 ±5000 g，粘接安装，一体式电缆，钛合金壳体，TEDS

询价规格书
3133D5
量程±20000 g灵敏度0.25 mV/g频率响应（±10%）0.7–10000 HzTEDS否

微型三轴 IEPE 加速度传感器，0.25 mV/g，量程 ±20000 g，粘接安装，一体式电缆，钛合金壳体

询价规格书

规格参数

各型号规格参数对比
参数3133D13133D18T3133D19T3133D1T3133D4T3133D5
性能参数
量程±500 g±1000 g±500 g±500 g±5000 g±20000 g
灵敏度10 mV/g5 mV/g10 mV/g10 mV/g0.7 mV/g0.25 mV/g
灵敏度容差±25%±25%±25%±25%±25%±25%
频率响应（±5%）0.3–6000 Hz0.3–6000 Hz0.3–6000 Hz0.3–6000 Hz0.7–6000 Hz0.7–6000 Hz
频率响应（±10%）0.25–10000 Hz0.25–10000 Hz0.25–10000 Hz0.25–10000 Hz0.7–10000 Hz0.7–10000 Hz
机械参数
测量轴数三轴三轴三轴三轴三轴三轴
安装方式粘接安装粘接安装粘接安装粘接安装粘接安装粘接安装
接头4 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-28
壳体材料钛合金钛合金钛合金钛合金钛合金钛合金
敏感元件材料陶瓷陶瓷陶瓷陶瓷石英石英
敏感元件结构剪切剪切剪切剪切剪切剪切
一体式电缆长度914 mm（3 ft）914 mm（3 ft）914 mm（3 ft）914 mm（3 ft）914 mm（3 ft）914 mm（3 ft）
重量0.8 克（不含电缆）—1.3 克（不含电缆）—0.8 克（不含电缆）0.8 克（不含电缆）
绝缘杯材料—阳极氧化铝阳极氧化铝———
电气参数
输出类型IEPEIEPEIEPEIEPEIEPEIEPE
供电电压18–30 VDC18–30 VDC18–30 VDC18–30 VDC18–30 VDC18–30 VDC
恒流供电2–20 mA2–20 mA2–20 mA2–20 mA2–20 mA2–20 mA
TEDS否是是是是否
TEDS 标准不适用IEEE 1451.4IEEE 1451.4IEEE 1451.4IEEE 1451.4不适用
环境参数
工作温度−55～+160 °C−55～+160 °C−55～+160 °C−55～+160 °C−55～+160 °C−55～+160 °C
密封方式气密封装气密封装气密封装气密封装气密封装气密封装
TEDS 工作温度不适用−40～+85 °C−40～+85 °C−40～+85 °C−40～+85 °C不适用
