DYTRAN 3133B 系列三轴 IEPE 加速度传感器
01 / 01
产品说明

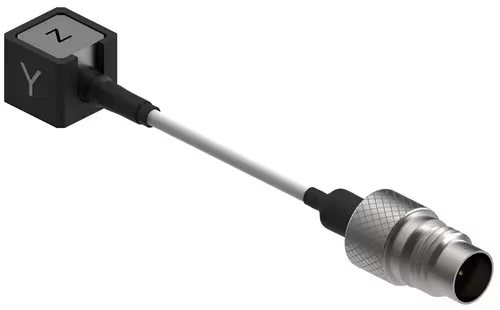

3133B：3133B1-05 本体尺寸 7.7 × 7.7 × 6.7 mm（不含电缆）；环氧密封、粘接安装，适合有限安装空间；一体式电缆末端为 4 针接头；5 或 10 mV/g 灵敏度按型号选择。
订货号可选规格型号说明操作
3133B7
量程1000 g灵敏度5 mV/g频率响应（±10%）0.25–10000 Hz
微型三轴 IEPE 加速度传感器，5 mV/g，粘接安装，一体式电缆，末端 4 针接头，上下安装面接地隔离
规格参数
| 参数 | 3133B1-05 | 3133B3 | 3133B7 | 3133B8 |
|---|---|---|---|---|
| 性能参数 | ||||
| 量程 | 500 g | 1000 g | 1000 g | 500 g |
| 灵敏度 | 10 mV/g | 5 mV/g | 5 mV/g | 10 mV/g |
| 灵敏度容差 | ±15%（性能表） | ±20% | ±20% | ±15% |
| 频率响应（±5%） | 0.3–6000 Hz | 0.3–6000 Hz | 0.3–6000 Hz | 0.3–6000 Hz |
| 频率响应（±10%） | 0.25–10000 Hz | 0.25–10000 Hz | 0.25–10000 Hz | 0.25–10000 Hz |
| 谐振频率 | >35 kHz | >35 kHz | >35 kHz | >35 kHz |
| 噪声分辨率 | 0.02 g RMS | 0.06 g RMS | 0.06 g RMS | 0.02 g RMS |
| 横向灵敏度上限 | 6 % | 6 % | 6 % | 6 % |
| 机械参数 | ||||
| 外壳材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 敏感元件及结构 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 |
| 电气接口 | 一体式电缆，末端 4 针接头 | 一体式电缆，末端 4 针接头 | 一体式电缆，末端 4 针接头 | 一体式电缆，末端 4 针接头 |
| 绝缘底座材料 | 阳极氧化铝 | — | — | — |
| 重量 | 0.8 克（性能表）；0.9 克（外形图，未含电缆） | — | 1.84 克 | 1.84 克 |
| 电缆长度 | 1524 mm（5 ft） | 914 mm | 914 mm | 914 mm |
| 安装接口 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 |
| 测量轴数 | 三轴 | 三轴 | 三轴 | 三轴 |
| 外形尺寸 | 7.7 × 7.7 × 6.7 mm（未含电缆） | — | — | — |
| 电气参数 | ||||
| 输出类型 | IEPE | IEPE | IEPE | IEPE |
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC |
| 输出阻抗 | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | +8–+10 V DC | +8–+10 V DC | +8–+10 V DC | +8–+10 V DC |
| 放电时间常数 | 1.0–2.5 s | 1.0–2.5 s | 1.0–2.5 s | 1.0–2.5 s |
| 电气隔离（最小） | 10 GΩ | — | — | — |
| 输出极性 | 沿外形图所示 +X、+Y、+Z 方向加速度为正 | — | — | — |
| 环境参数 | ||||
| 最大冲击 | 3000 g（峰值，PS3133B1-XX） | 5000 g（峰值） | 3000 g（峰值） | 3000 g（峰值） |
| 最大振动 | 900 g（峰值） | 1200 g（峰值） | 900 g（峰值） | 900 g（峰值） |
| 工作温度 | -51–121 °C | -51–121 °C | -55–+160 °C | -51–121 °C |
| 密封方式 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 |
产品技术资料
用于确认量程、外形尺寸与基本性能
