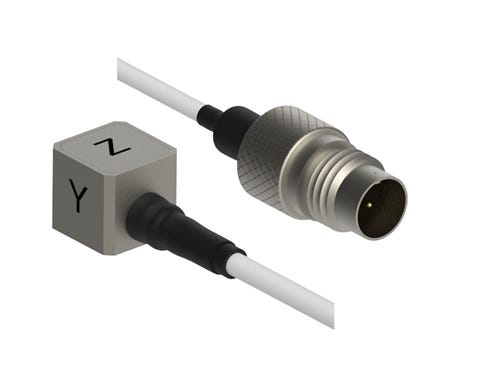

DYTRAN 3133A 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

DYTRAN 3133A 系列是超微型三轴 IEPE 加速度传感器，适用于环境应力筛选（ESS）、HALT/HASS、模态与结构分析、产品振动响应及通用三轴振动测量。超微型本体便于布置在空间受限的测点。

该系列采用钛合金外壳、一体式电缆和粘接安装，在紧凑结构内实现三个方向的测量。各型号的灵敏度、低频响应和敏感元件配置有所不同，具体数据见型号参数表。

订货号可选规格型号说明操作
3133A1
量程±500 g灵敏度10 mV/g频率响应（±10%）0.25–10000 Hz

微型三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，粘接安装，一体式电缆，钛合金壳体

询价规格书
3133A2
量程±2500 g灵敏度2 mV/g频率响应（±10%）1.10–10000 Hz

微型三轴 IEPE 加速度传感器，2 mV/g，量程 ±2500 g，粘接安装，一体式电缆，钛合金壳体

询价规格书
3133A3
量程±1000 g灵敏度5 mV/g频率响应（±10%）0.25–10000 Hz

微型三轴 IEPE 加速度传感器，5 mV/g，量程 ±1000 g，粘接安装，一体式电缆，钛合金壳体

询价规格书
3133A4
量程±5000 g灵敏度0.7 mV/g频率响应（±10%）0.7–10000 Hz

微型三轴 IEPE 加速度传感器，0.7 mV/g，量程 ±5000 g，粘接安装，一体式电缆，钛合金壳体

询价规格书
3133A5
量程±20000 g灵敏度0.2 mV/g频率响应（±10%）0.7–10000 Hz

微型三轴 IEPE 加速度传感器，0.2 mV/g，量程 ±20000 g，粘接安装，一体式电缆，钛合金壳体

询价规格书
3133A6
量程±5000 g灵敏度0.7 mV/g频率响应（±10%）0.54–10000 Hz

微型三轴 IEPE 加速度传感器，0.7 mV/g，量程 ±5000 g，粘接安装，一体式电缆，钛合金壳体，低频响应型

询价规格书

规格参数

各型号规格参数对比
参数3133A13133A23133A33133A43133A53133A6
性能参数
量程±500 g±2500 g±1000 g±5000 g±20000 g±5000 g
灵敏度10 mV/g2 mV/g5 mV/g0.7 mV/g0.2 mV/g0.7 mV/g
灵敏度容差±15%±25%±20%±25%±25%±25%
频率响应（±5%）0.3–6000 Hz1.62–6000 Hz0.3–6000 Hz0.7–6000 Hz0.7–6000 Hz0.71–6000 Hz
频率响应（±10%）0.25–10000 Hz1.10–10000 Hz0.25–10000 Hz0.7–10000 Hz0.7–10000 Hz0.54–10000 Hz
机械参数
测量轴数三轴三轴三轴三轴三轴三轴
安装方式粘接安装粘接安装粘接安装粘接安装粘接安装粘接安装
接头4 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-284 针，1/4-28
壳体材料钛合金钛合金钛合金钛合金钛合金钛合金
敏感元件材料陶瓷石英陶瓷石英石英石英
敏感元件结构剪切剪切剪切剪切剪切剪切
一体式电缆长度914 mm（3 ft）914 mm（3 ft）914 mm（3 ft）914 mm（3 ft）914 mm（3 ft）914 mm（3 ft）
重量0.8 克（不含电缆）0.8 克（不含电缆）0.8 克（不含电缆）0.8 克（不含电缆）0.8 克（不含电缆）1.0 克
电气参数
输出类型IEPEIEPEIEPEIEPEIEPEIEPE
供电电压18–30 VDC18–30 VDC18–30 VDC18–30 VDC18–30 VDC18–30 VDC
恒流供电2–20 mA2–20 mA2–20 mA2–20 mA2–20 mA2–20 mA
TEDS否否否否否否
环境参数
工作温度−55～+160 °C−55～+160 °C−55～+160 °C−55～+160 °C−55～+160 °C−55～+160 °C
密封方式环氧密封环氧密封环氧密封环氧密封环氧密封环氧密封
01

产品技术资料

用于确认量程、外形尺寸与基本性能

3133A1 规格书及外形图规格书3133A2 规格书及外形图规格书3133A3 规格书及外形图规格书3133A4 规格书及外形图规格书3133A5 规格书及外形图规格书3133A6 规格书及外形图规格书
