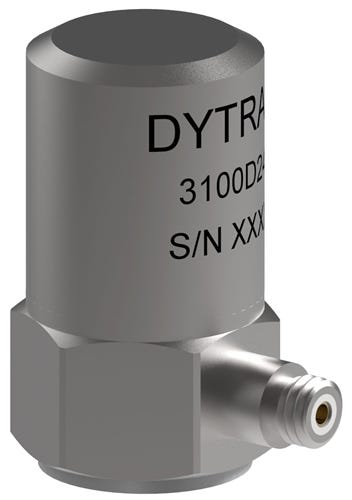

DYTRAN 3100D 超高灵敏度 IEPE 加速度传感器

DYTRAN 3100D 超高灵敏度 IEPE 加速度传感器

01 / 01

产品说明

3100D24 是高灵敏度单轴 IEPE 加速度传感器，灵敏度为 1,000 mV/g，量程为 ±5 g，频率响应为 0.6–1,000 Hz（±5%）。适用于低频、低幅值振动测量，以及桥梁、楼板和地基的结构振动监测。

订货号可选规格型号说明操作

3100D24

量程±5 g灵敏度1000 mV/g频率响应（±10%）0.5 ～5000 Hz频率响应（±5%）0.6 ～1000 Hz

加速度传感器，1 V/g，量程 5 g，接地隔离，气密封装，5/8 六角

询价规格书

规格参数

各型号规格参数对比
参数	3100D24
性能参数
量程	±5 g
灵敏度	1000 mV/g
灵敏度允差	±10%
量程对应输出	±5 V
频率响应（±5%）	0.6 ～1000 Hz
频率响应（±10%）	0.5 ～5000 Hz
谐振频率	＞26 kHz
宽带分辨率	0.000075 g RMS
噪声谱密度（1Hz）	0.9 µg RMS/√(Hz)
噪声谱密度（10Hz）	4.3 µg RMS/√(Hz)
噪声谱密度（100Hz）	3.3 µg RMS/√(Hz)
噪声谱密度（1000Hz）	0.6 µg RMS/√(Hz)
线性度	±2 % F.S.
横向灵敏度（最大）	5 %
机械参数
重量	55 克（最大）
电气接口	10-32 UNF-2A
外壳及接头材料	300 系列不锈钢
敏感元件	陶瓷
安装接口	10-32 UNF-2A
电气参数
供电电流	2 ～20 mA
供电电压	+18 ～+30 V
输出阻抗（典型）	100 Ω
偏置电压	+11 ～+13 VDC
放电时间常数	0.5 ～2.0 s
绝缘电阻（最小）	10 GΩ,最小
环境参数
最大振动	±100 g pk
最大冲击	±200 g pk
工作温度	-51 ～121 °C
灵敏度温度系数	0.06 %/°C
密封	气密封装
共同参数
电气接口	10-32 UNF-2A 接头
壳体材料	300 系列不锈钢
工作温度	-51 至 +121 °C（-60 至 +250 °F）

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3100D24 规格书及外形图规格书
