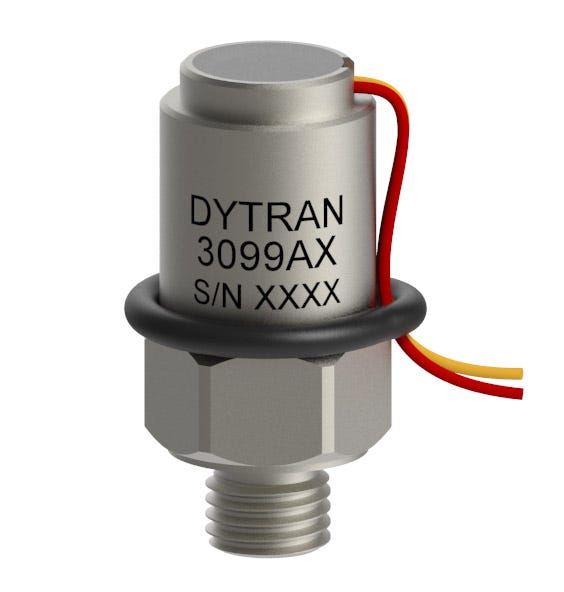

DYTRAN 3099A 机械与电气滤波冲击传感器

01 / 01

产品说明

3099A 系列是坚固耐用的机械与电气滤波冲击传感器，可测量高冲击及其他高幅值、短持续时间事件。应用包括远场爆炸、火工品、跌落及金属对金属高冲击试验。

订货号可选规格型号说明操作

3099A5-15

量程±60000 g pk灵敏度0.05 mV/g频率响应（±3 dB）10 ～10000 Hz

冲击加速度传感器，0.05 mV/g，量程 60000 g，1/4-28 安装螺柱，底座隔离，3/8 六角，一体式电缆连接至 10-32 同轴插头

询价规格书

3099A6-15

量程±50000 g pk灵敏度0.1 mV/g频率响应（±3 dB）10 ～10000 Hz

冲击加速度传感器，0.10 mV/g，量程 50000 g，1/4-28 安装螺柱，底座隔离，3/8 六角，10 ft 电缆

询价规格书

3099A7-05

量程±25000 g pk灵敏度0.2 mV/g频率响应（±3 dB）10 ～10000 Hz

冲击加速度传感器，0.20 mV/g，量程 25000 g，1/4-28 安装螺柱，底座隔离，3/8 六角，5 ft 电缆

询价规格书

3099A7-10

量程±25000 g pk灵敏度0.2 mV/g频率响应（±3 dB）10 ～10000 Hz

冲击加速度传感器，0.20 mV/g，量程 25000 g，1/4-28 安装螺柱，底座隔离，3/8 六角，10 ft 电缆

询价规格书

3099A7-20

量程±25000 g pk灵敏度0.2 mV/g频率响应（±3 dB）10 ～10000 Hz

冲击加速度传感器，0.20 mV/g，量程 25000 g，1/4-28 安装螺柱，底座隔离，3/8 六角，10 ft 电缆

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3099A5-15	3099A6-15	3099A7-05	3099A7-10	3099A7-20
性能参数
量程	±60000 g pk	±50000 g pk	±25000 g pk	±25000 g pk	±25000 g pk
灵敏度	0.05 mV/g	0.1 mV/g	0.2 mV/g	0.2 mV/g	0.2 mV/g
灵敏度允差	±20%	±20%	±20%	±20%	±20%
频率响应（±3 dB）	10 ～10000 Hz	10 ～10000 Hz	10 ～10000 Hz	10 ～10000 Hz	10 ～10000 Hz
机械滤波器谐振频率	＞ 10.5 kHz	＞ 10.5 kHz	＞ 10.5 kHz	＞ 10.5 kHz	＞ 10.5 kHz
敏感元件谐振频率	＞ 120 kHz	＞ 120 kHz	＞ 120 kHz	＞ 120 kHz	＞ 120 kHz
线性度	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %
宽带分辨率	1.0 g RMS	0.70 g RMS	0.50 g RMS	0.50 g RMS	0.50 g RMS
横向灵敏度（最大）	5 %	5 %	5 %	5 %	5 %
应变灵敏度	0.0005 g/με	0.0005 g/με	0.0005 g/με	0.0005 g/με	0.0005 g/με
机械参数
重量	8 克（不含电缆，最大）	8 克（不含电缆，最大）	8 克（不含电缆，最大）	8 克（不含电缆，最大）	8 克（不含电缆，最大）
安装接口	1/4-28 UNF-2A	1/4-28 UNF-2A	1/4-28 UNF-2A	1/4-28 UNF-2A	1/4-28 UNF-2A
电缆	PTFE 双绞线	PTFE 双绞线	PTFE 双绞线	PTFE 双绞线	PTFE 双绞线
电气接口	10-32 同轴插头	10-32 同轴插头	10-32 同轴插头	10-32 同轴插头	10-32 同轴插头
外壳材料	钛合金	钛合金	钛合金	钛合金	钛合金
敏感元件	石英	石英	石英	石英	石英
敏感结构	平面剪切	平面剪切	平面剪切	平面剪切	平面剪切
电气参数
供电电流	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA
供电电压	+18 ～+30 VDC	+18 ～+30 VDC	+18 ～+30 VDC	+18 ～+30 VDC	+18 ～+30 VDC
输出阻抗（典型）	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω
偏置电压	7.0 ～12.0 VDC	待确认（原厂规格书两列数值不一致）	7.0 ～12.0 VDC	7.0 ～12.0 VDC	7.0 ～12.0 VDC
放电时间常数	1.0 ～2.0 s	1.0 ～2.0 s	1.0 ～2.0 s	1.0 ～2.0 s	1.0 ～2.0 s
预热时间（偏置误差10%内）	＜ 8 s	＜ 8 s	＜ 8 s	＜ 8 s	＜ 8 s
电气滤波器	双极点	双极点	双极点	双极点	双极点
截止频率	7 kHz	7 kHz	7 kHz	7 kHz	7 kHz
绝缘电阻	＞10 MΩ	＞10 MΩ	＞10 MΩ	＞10 MΩ	＞10 MΩ
环境参数
最大冲击	±120000 g pk	±100000 g pk	±50000 g pk	±50000 g pk	±50000 g pk
工作温度	-12 ～+121 °C	-12 ～+121 °C	-12 ～+121 °C	-12 ～+121 °C	-12 ～+121 °C
电缆工作温度	-60 ～ +200 °C	-60 ～ +200 °C	-60 ～ +200 °C	-60 ～ +200 °C	-60 ～ +200 °C
灵敏度温度系数	0.05 %/°C	0.05 %/°C	0.05 %/°C	0.05 %/°C	0.05 %/°C
密封	气密封装	气密封装	气密封装	气密封装	气密封装
3099A1 · 机械参数
重量	8 克（最大）	8 克（最大）	8 克（最大）	8 克（最大）	8 克（最大）
安装接口	1/4-28 UNF-2A	1/4-28 UNF-2A	1/4-28 UNF-2A	1/4-28 UNF-2A	1/4-28 UNF-2A
外壳材料	钛合金	钛合金	钛合金	钛合金	钛合金
敏感元件	石英	石英	石英	石英	石英
敏感结构	平面剪切	平面剪切	平面剪切	平面剪切	平面剪切
3099A1 · 性能参数
灵敏度	0.05 mV/g	0.1 mV/g	0.2 mV/g	0.2 mV/g	0.2 mV/g
灵敏度允差	±20%	±20%	±20%	±20%	±20%
量程	±60000 g pk	±50000 g pk	±25000 g pk	±25000 g pk	±25000 g pk
频率响应（±3 dB）	10 ～10000 Hz	10 ～10000 Hz	10 ～10000 Hz	10 ～10000 Hz	10 ～10000 Hz
机械滤波器谐振频率	＞ 10.5 kHz	＞ 10.5 kHz	＞ 10.5 kHz	＞ 10.5 kHz	＞ 10.5 kHz
敏感元件谐振频率	＞ 120 kHz	＞ 120 kHz	＞ 120 kHz	＞ 120 kHz	＞ 120 kHz
线性度	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %
宽带分辨率	1.0 g RMS	1.0 g RMS	1.0 g RMS	1.0 g RMS	1.0 g RMS
横向灵敏度（最大）	5 %	5 %	5 %	5 %	5 %
应变灵敏度	0.0005 g/με	0.0005 g/με	0.0005 g/με	0.0005 g/με	0.0005 g/με
3099A1 · 电气参数
供电电流	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA	2 ～20 mA
供电电压	+18 ～+30 VDC	+18 ～+30 VDC	+18 ～+30 VDC	+18 ～+30 VDC	+18 ～+30 VDC
输出阻抗（典型）	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω
偏置电压	7.0 ～12.0 VDC	7.0 ～12.0 VDC	7.0 ～12.0 VDC	7.0 ～12.0 VDC	7.0 ～12.0 VDC
放电时间常数	1.0 ～2.0 s	1.0 ～2.0 s	1.0 ～2.0 s	1.0 ～2.0 s	1.0 ～2.0 s
预热时间（偏置误差10%内）	＜ 8 s	＜ 8 s	＜ 8 s	＜ 8 s	＜ 8 s
电气滤波器	双极点	双极点	双极点	双极点	双极点
截止频率	7 kHz	7 kHz	7 kHz	7 kHz	7 kHz
绝缘电阻	＞10 MΩ	＞10 MΩ	＞10 MΩ	＞10 MΩ	＞10 MΩ
3099A1 · 环境参数
最大冲击	±120000 g pk	±120000 g pk	±120000 g pk	±120000 g pk	±120000 g pk
工作温度	-12 ～+121 °C	-12 ～+121 °C	-12 ～+121 °C	-12 ～+121 °C	-12 ～+121 °C
灵敏度温度系数	0.05 %/°C	0.05 %/°C	0.05 %/°C	0.05 %/°C	0.05 %/°C
密封	气密封装	气密封装	气密封装	气密封装	气密封装
技术规格
电气接口	10-32 同轴（插头）	10-32 同轴（插头）	10-32 同轴（插头）	10-32 同轴（插头）	10-32 同轴（插头）
电压灵敏度	0.05 mV/g / 0.1 mV/g / 0.2 mV/g	0.05 mV/g / 0.1 mV/g / 0.2 mV/g	0.05 mV/g / 0.1 mV/g / 0.2 mV/g	0.05 mV/g / 0.1 mV/g / 0.2 mV/g	0.05 mV/g / 0.1 mV/g / 0.2 mV/g
加速度量程	±60000 g pk / ±50000 g pk / ±25000 g pk	±60000 g pk / ±50000 g pk / ±25000 g pk	±60000 g pk / ±50000 g pk / ±25000 g pk	±60000 g pk / ±50000 g pk / ±25000 g pk	±60000 g pk / ±50000 g pk / ±25000 g pk
频率响应（±3 dB）	10 ～10000 Hz	10 ～10000 Hz	10 ～10000 Hz	10 ～10000 Hz	10 ～10000 Hz
工作温度	-12 ～+121 °C	-12 ～+121 °C	-12 ～+121 °C	-12 ～+121 °C	-12 ～+121 °C
连接形式	可拆卸连接器	可拆卸连接器	可拆卸连接器	可拆卸连接器	可拆卸连接器
测量轴数	单轴	单轴	单轴	单轴	单轴
输出类型	IEPE	IEPE	IEPE	IEPE	IEPE
安装方式	整体螺柱安装	整体螺柱安装	整体螺柱安装	整体螺柱安装	整体螺柱安装

产品技术资料

用于确认量程、外形尺寸与基本性能

3099A1 规格书及外形图规格书 3099A5-15 规格书及外形图规格书 3099A6-15 规格书及外形图规格书 3099A7-05 / 3099A7-10 / 3099A7-20 规格书及外形图规格书
