DYTRAN 3097A 轻量微型 IEPE 加速度传感器
01 / 01
产品说明

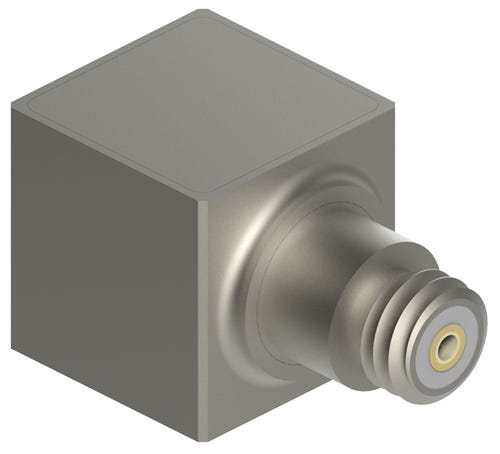

3097 系列是轻量微型 IEPE 加速度传感器，用于模态与结构分析、噪声振动与声振粗糙度（NVH）测试及通用单轴振动测量。
订货号可选规格型号说明操作
规格参数
| 参数 | 3097A1 | 3097A1T | 3097A2 | 3097A2T | 3097A3 |
|---|---|---|---|---|---|
| 性能参数 | |||||
| 量程 | ±500 g | ±500 g | ±50 g | ±50 g | ±10 g |
| 灵敏度 | 10 mV/g | 10 mV/g | 100 mV/g | 100 mV/g | 500 mV/g |
| 灵敏度允差 | ±5 % | ±5 % | ±5 % | ±5 % | ±5 % |
| 频率响应（±5%） | 0.3–5000 Hz | 0.3–5000 Hz | 0.3–5000 Hz | 0.3–5000 Hz | 0.3–5000 Hz |
| 频率响应（±15%） | 0.15–10000 Hz | 0.15–10000 Hz | 0.15–10000 Hz | 0.15–10000 Hz | 0.15–10000 Hz |
| 谐振频率 | >35 kHz | >35 kHz | >35 kHz | >35 kHz | >35 kHz |
| 宽带分辨率 | 0.0003 g RMS | — | 0.0004 g RMS | — | 0.000175 g RMS |
| 非线性 | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. |
| 横向灵敏度（最大） | 5 % | 5 % | 5 % | 5 % | 5 % |
| 相位响应（±5°） | 5–3000 Hz | 5–3000 Hz | 5–3000 Hz | 5–3000 Hz | 5–3000 Hz |
| 应变灵敏度（250 με） | 0.002 g/με | 0.002 g/με | 0.002 g/με | 0.002 g/με | 0.002 g/με |
| 噪声密度（1 Hz） | 38.0 μg RMS/√Hz | — | 0.00006 g RMS/√Hz | — | 8.5 μg RMS/√Hz |
| 噪声密度（10 Hz） | 12.0 μg RMS/√Hz | — | 0.00001 g RMS/√Hz | — | 6.5 μg RMS/√Hz |
| 噪声密度（100 Hz） | 2.5 μg RMS/√Hz | — | 0.00004 g RMS/√Hz | — | 2.3 μg RMS/√Hz |
| 噪声密度（1000 Hz） | 1.5 μg RMS/√Hz | — | 0.000002 g RMS/√Hz | — | 1.4 μg RMS/√Hz |
| 噪声密度（10000 Hz） | 1.0 μg RMS/√Hz | — | 0.000008 g RMS/√Hz | — | 1.0 μg RMS/√Hz |
| 等效电噪声 | — | 0.001 g RMS | — | 0.0004 g RMS | — |
| 机械参数 | |||||
| 重量 | 4.3 克 | 4.3 克 | 4.3 克 | 4.3 克 | 4.3 克 |
| 电气接口 | 侧端 10-32 同轴接头 | 侧端 10-32 同轴接头 | 侧端 10-32 同轴接头 | 侧端 10-32 同轴接头 | 侧端 10-32 同轴接头 |
| 安装接口 | 5-40 UNC-2B 螺纹孔 | 5-40 UNC-2B 螺纹孔 | 5-40 UNC-2B 螺纹孔 | 5-40 UNC-2B 螺纹孔 | 5-40 UNC-2B 螺纹孔 |
| 外壳 / 接头材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 敏感元件及结构 | 陶瓷，平面剪切式 | 陶瓷，平面剪切式 | 陶瓷，平面剪切式 | 陶瓷，平面剪切式 | 陶瓷，平面剪切式 |
| 电气参数 | |||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 11–13 V DC | 11–13 V DC | 11–13 V DC | 11–13 V DC | 11–13 V DC |
| 放电时间常数 | 1.5–2.5 s | 1.5–2.5 s | 1.5–2.5 s | 1.5–2.5 s | 1.5–2.5 s |
| TEDS | — | 是 | — | 是 | — |
| TEDS 标准 | — | IEEE 1451.4 | — | IEEE 1451.4 | — |
| 电气隔离 | — | 壳体接地 | — | 壳体接地 | — |
| 输出极性 | — | — | — | 向顶部加速度为正 | — |
| 环境参数 | |||||
| 最大振动 | 600 g（峰值） | ±600 g（峰值） | 400 g（峰值） | ±400 g（峰值） | 200 g（峰值） |
| 最大冲击 | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | ±5000 g（峰值） | 5000 g（峰值） |
| 工作温度 | −51 至 +93 °C | −51 至 +93 °C | −51 至 +82 °C | −51 至 +82 °C | −51 至 +65 °C |
| 密封方式 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
| 储存温度 | −51 至 +121 °C | — | — | — | −51 至 +121 °C |
| 灵敏度偏差小于3%的温度范围 | 10–38 °C | — | — | — | — |
| TEDS 工作温度 | — | −40 至 +85 °C | — | −40 至 +85 °C | — |
| 灵敏度偏差小于5%的温度范围 | — | — | — | — | 10–38 °C |
产品技术资料
用于确认量程、外形尺寸与基本性能
