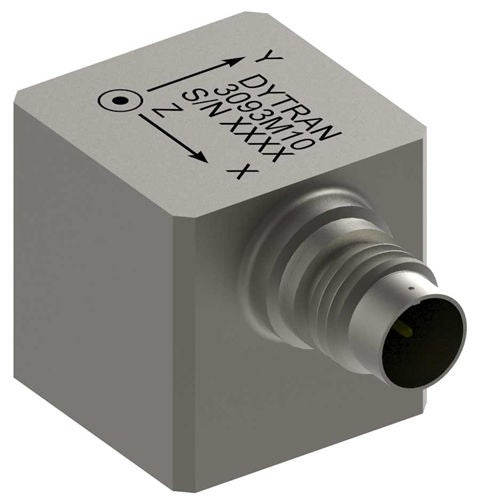

DYTRAN 3093M 三轴 IEPE 加速度传感器

获取报价

DYTRAN 3093M 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

3093M：5、10、50 mV/g 灵敏度档位；3093M27 传感器最高 +160 °C，其他在售型号最高 +121 °C；粘接或 10-32 螺纹安装按型号选择；提供 TEDS 型号；TEDS 工作温度另行核对。

订货号可选规格型号说明操作

3093M4

量程±100 g灵敏度50 mV/g

三轴 IEPE 加速度传感器，50 mV/g，粘接安装，4 针接头，气密封装，壳体隔离，钛壳体

询价规格书

3093M18

量程500 g灵敏度10 mV/gTEDS是

三轴 IEPE 加速度传感器，10 mV/g，4 针接头，支持 TEDS，10-32 螺柱安装，钛壳体

询价规格书

3093M23

量程±1000 g灵敏度5 mV/g

三轴 IEPE 加速度传感器，5 mV/g，10-32 螺纹安装，4 针接头

询价规格书

3093M27

量程±500 g灵敏度10 mV/gTEDS是

三轴 IEPE 加速度传感器，10 mV/g，10-32 螺纹安装，4 针接头，支持 TEDS

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3093M4	3093M18	3093M23	3093M27
性能参数
量程	±100 g	500 g	±1000 g	±500 g
灵敏度	50 mV/g	10 mV/g	5 mV/g	10 mV/g
频率响应（±10%）	0.5–5000 Hz	—	—	—
谐振频率	>30 kHz	30 kHz	>50 kHz	>25 kHz
噪声分辨率	0.0007 g RMS	0.0015 g RMS	0.007 g RMS	0.007 g RMS
横向灵敏度上限	6 %	6 %	6 %	6 %
灵敏度容差	—	+15% / −10%	±5%	±5%
频率响应（±5%）	—	0.7–5000 Hz	3.3–1000 Hz	3.3–3000 Hz
频率响应（±15%）	—	—	2.2–3000 Hz	2.2–5000 Hz
频率响应（±3dB）	—	—	1.1–6000 Hz	1.1–10000 Hz
机械参数
重量	9.5 克	15.0 克	15 克（最大）	15 克（最大）
安装接口	粘接安装	—	10-32 螺纹安装	10-32 螺纹安装
电气接口	4 针接头	4 针接头	4 针接头	4 针接头
外壳材料	钛合金	钛合金	钛合金	钛合金
敏感元件及结构	陶瓷，剪切式	陶瓷，剪切式	压电元件，剪切式	压电元件，剪切式
测量轴数	三轴	三轴	三轴	三轴
电气参数
供电电流	2–20 mA	2–20 mA	2–20 mA	2–20 mA
供电电压	+18–+30 V DC	+18–+30 V DC	+18–+30 V DC	+18–+30 V DC
输出阻抗（典型）	100 Ω	100 Ω	100 Ω	100 Ω
偏置电压	+11–+13 V DC	11–13 V DC	+7–+13 V DC	+7–+11 V DC
放电时间常数	0.5–1 s	0.5–1.5 s	—	0.15–0.25 s
输出类型	IEPE	IEPE	IEPE	IEPE
TEDS	—	是	—	是
TEDS 标准	—	IEEE 1451.4	—	IEEE 1451.4
环境参数
最大冲击	200 g（峰值）	5000 g（峰值）	5000 g（峰值）	5000 g（峰值）
最大振动	120 g（峰值）	3000 g（峰值）	1500 g（峰值）	1500 g（峰值）
工作温度	-51–+121 °C	-51–+121 °C	-51–+121 °C	-51–+160 °C
密封方式	气密封装	气密封装	气密封装	气密封装
TEDS 工作温度	—	-40 至 +85 °C	—	-40 至 +85 °C

产品技术资料

用于确认量程、外形尺寸与基本性能

3093M4 规格书及外形图规格书 3093M18 规格书及外形图规格书 3093M23 规格书及外形图规格书 3093M27 规格书及外形图规格书
