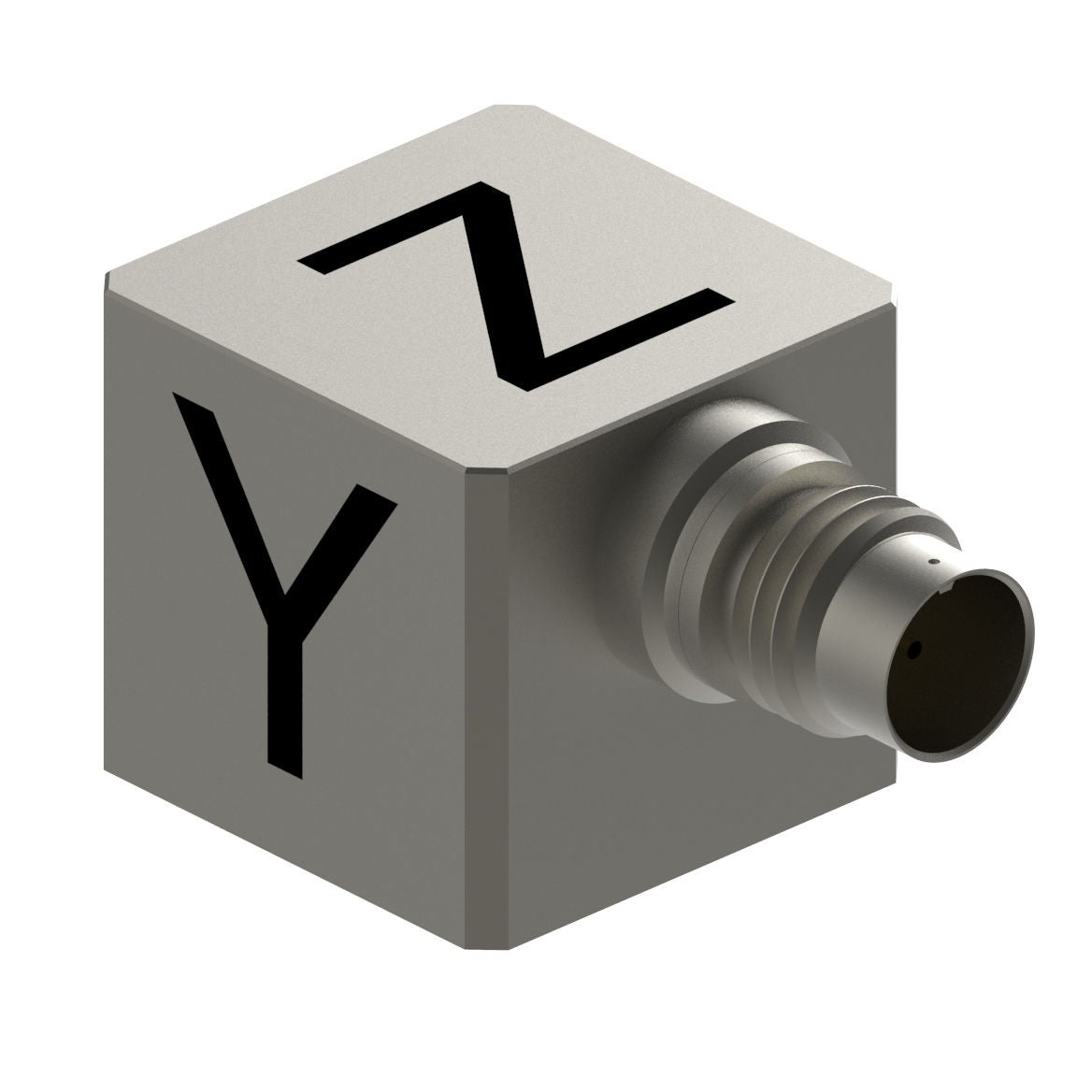

DYTRAN 3093D 三轴 IEPE 加速度传感器

DYTRAN 3093D 系列三轴 IEPE 加速度传感器

01 / 01

3093D：10、50、100 mV/g 灵敏度档位；10-32 螺钉通孔或螺纹安装，按具体型号选择；最大重量 14 克，气密钛合金壳体；4 针接头；不同型号温度上限为 +107 或 +121 °C。

订货号可选规格型号说明操作

3093D3

量程±500 g灵敏度10 mV/g

三轴 IEPE 加速度传感器，10 mV/g，10-32 螺柱安装，4 针接头，钛壳体

3093D6

量程±100 g灵敏度50 mV/g

三轴 IEPE 加速度传感器，50 mV/g，10-32 螺柱安装，4 针接头，钛壳体

3093D7

量程±50 g灵敏度100 mV/g

三轴 IEPE 加速度传感器，100 mV/g，10-32 螺纹安装，4 针接头，钛壳体

仅看差异

各型号规格参数对比
参数	3093D3	3093D6	3093D7
性能参数
量程	±500 g	±100 g	±50 g
灵敏度	10 mV/g	50 mV/g	100 mV/g
灵敏度容差	±5%	±5%	±5%
频率响应（±5%）	0.6–5000 Hz	0.6–5000 Hz	0.6–5000 Hz
谐振频率	> 30 kHz	> 30 kHz	> 30 kHz
噪声分辨率	0.007 g RMS	0.0014 g RMS	0.0007 g RMS
横向灵敏度上限	6 %	6 %	6 %
机械参数
重量	14.0 克（最大）	14.0 克（最大）	14.0 克（最大）
安装接口	10-32 螺钉通孔安装	10-32 螺钉通孔安装	10-32 螺纹安装
电气接口	4 针接头	4 针接头	4 针接头
外壳材料	钛合金	钛合金	钛合金
敏感元件及结构	陶瓷，剪切式	陶瓷，剪切式	陶瓷，剪切式
测量轴数	三轴	三轴	三轴
电气参数
供电电流	2–20 mA	2–20 mA	2–20 mA
供电电压	+18–+30 V DC	+18–+30 V DC	+18–+30 V DC
输出阻抗（典型）	100 Ω	100 Ω	100 Ω
偏置电压	+11–+13 V DC	+11–+13 V DC	+11–+13 V DC
放电时间常数	0.7–1.7 s	0.7–1.7 s	0.7–1.7 s
输出类型	IEPE	IEPE	IEPE
环境参数
最大冲击	±1000 g（峰值）	±200 g（峰值）	±1000 g（峰值）
最大振动	±600 g（峰值）	±120 g（峰值）	±60 g（峰值）
工作温度	-51–+121 °C	-51–+107 °C	-51–+107 °C
密封方式	气密封装	气密封装	气密封装

用于确认量程、外形尺寸与基本性能
