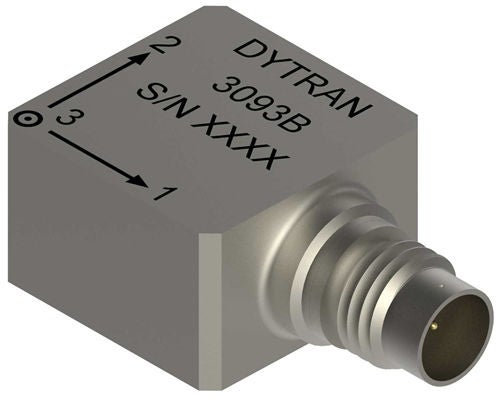

DYTRAN 3093B 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

3093B：100 mV/g 灵敏度对应 50 g 量程；粘接与 10-32 螺钉通孔安装按型号选择；3093B 重量 9.5 克，3093B1 为 13.5 克；气密钛合金壳体，4 针输出接头。

订货号可选规格型号说明操作

3093B

量程50 g灵敏度100 mV/g频率响应（±10%）0.6–5000 Hz

三轴 IEPE 加速度传感器，100 mV/g，粘接安装，4 针接头，气密封装，壳体隔离，钛壳体

询价规格书

3093B1

量程50 g灵敏度100 mV/g频率响应（±10%）2–5000 Hz

三轴 IEPE 加速度传感器，100 mV/g，10-32 螺柱安装，4 针接头，钛壳体

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3093B	3093B1
性能参数
量程	50 g	50 g
灵敏度	100 mV/g	100 mV/g
灵敏度容差	+15/-10%	+15/-10%
频率响应（±10%）	0.6–5000 Hz	2–5000 Hz
谐振频率	> 30 kHz	> 30 kHz
噪声分辨率	0.0007 g RMS	0.0007 g RMS
横向灵敏度上限	6 %	6 %
机械参数
重量	9.5 克	13.5 克
安装接口	粘接安装	10-32 螺钉通孔安装
电气接口	4 针接头	4 针接头
外壳材料	钛合金	钛合金
敏感元件及结构	陶瓷，剪切式	陶瓷，剪切式
测量轴数	三轴	三轴
电气参数
供电电流	2–20 mA	2–20 mA
供电电压	+18–+30 V DC	+18–+30 V DC
输出阻抗（典型）	100 Ω	100 Ω
偏置电压	+11–+13 V DC	+11–+13 V DC
放电时间常数	0.5–1.5 s	0.5–1.5 s
输出类型	IEPE	IEPE
环境参数
最大冲击	7000 g（峰值）	7000 g（峰值）
最大振动	3000 g（峰值）	3000 g（峰值）
工作温度	-51–+107 °C	-51–+107 °C
密封方式	气密封装	气密封装

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3093B 规格书及外形图规格书 3093B1 规格书及外形图规格书
