DYTRAN 3086A IEPE 冲击加速度传感器
01 / 01
产品说明

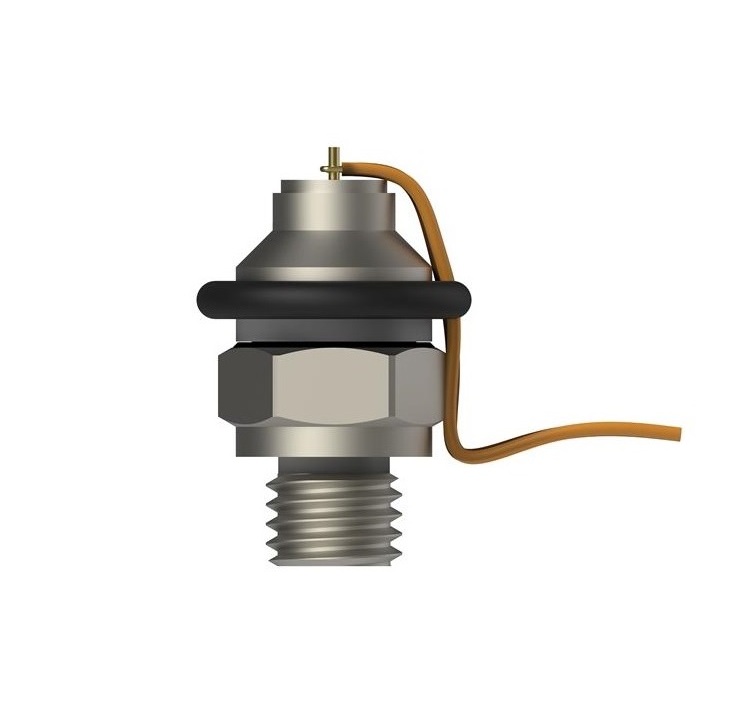

3086 系列是坚固耐用、具有很高固有频率的 IEPE 加速度传感器，用于跌落试验、远场爆炸试验、火工品试验及冲击试验。
订货号可选规格型号说明操作
3086A1
量程±70000 g灵敏度0.05 mV/g频率响应（±10%）0.35 ～10000 HzTEDS否
量程 70000 g，0.05 mV/g，顶部焊接端子，1/4-28 安装螺柱
规格参数
| 参数 | 3086A1 | 3086A4T | 3086A5 | 3086A5T |
|---|---|---|---|---|
| 性能参数 | ||||
| 量程 | ±70000 g | ±10000 g | ±5000 g | ±5000 g |
| 灵敏度 | 0.05 mV/g | 0.5 mV/g | 1 mV/g | 1 mV/g |
| 低频截止（−3 dB） | 0.16 Hz | 0.16 Hz | 0.16 Hz | 0.16 Hz |
| 低频截止（−5%） | 0.5 Hz | 0.5 Hz | 0.5 Hz | 0.5 Hz |
| 频率响应（±10%） | 0.35 ～10000 Hz | 0.35 ～10000 Hz | 0.35 ～10000 Hz | 0.35 ～10000 Hz |
| 谐振频率 | ＞100 kHz | ＞100 kHz | ＞100 kHz | ＞100 kHz |
| 隔离杯谐振频率 | ＞45 kHz | ＞45 kHz | ＞45 kHz | ＞45 kHz |
| 等效电噪声 | 1.40 g RMS | 0.14 g RMS | 0.07 g RMS | 0.07 g RMS |
| 线性度 | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. |
| 横向灵敏度（最大） | 3 % | 3 % | 3 % | 3 % |
| 机械参数 | ||||
| 重量 | 3.5 克 | 3.5 克 | 3.5 克 | 3.5 克 |
| 电气接口 | 焊接引脚 | 焊接引脚 | 焊接引脚 | 焊接引脚 |
| 安装接口 | 1/4-28 UNF-2A | 10-32 UNF-2A | 1/4-28 UNF-2A | 10-32 UNF-2A |
| 外壳及接头材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 敏感结构 | 石英压缩 | 石英压缩 | 石英压缩 | 石英压缩 |
| 电气参数 | ||||
| 供电电流 | 2 ～20 mA | 2 ～20 mA | 2 ～20 mA | 2 ～20 mA |
| 供电电压 | +18 ～+30 V | +18 ～+30 V | +18 ～+30 V | +18 ～+30 V |
| 输出阻抗（标称） | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | +7.5 ～+9.5 VDC | +7.5 ～+9.5 VDC | +7.5 ～+9.5 VDC | +7.5 ～+9.5 VDC |
| 放电时间常数 | 0.8 ～2.0 s | 0.8 ～2.0 s | 0.8 ～2.0 s | 0.8 ～2.0 s |
| 绝缘电阻（最小） | 10 MΩ | 10 MΩ | 10 MΩ | 10 MΩ |
| TEDS | 否 | 是 | 否 | 是 |
| 环境参数 | ||||
| 最大冲击 | ±100000 g pk | ±50000 g pk | ±50000 g pk | ±50000 g pk |
| 工作温度 | -51 ～+121 °C | -51 ～+121 °C | -51 ～+121 °C | -51 ～+121 °C |
| 密封 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
| 共同参数 | ||||
| 重量 | 3.5 克 | 3.5 克 | 3.5 克 | 3.5 克 |
| 电气接口 | 顶部焊接引脚 | 顶部焊接引脚 | 顶部焊接引脚 | 顶部焊接引脚 |
| 壳体材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 工作温度 | -51 至 +121 °C（-60 至 +250 °F） | -51 至 +121 °C（-60 至 +250 °F） | -51 至 +121 °C（-60 至 +250 °F） | -51 至 +121 °C（-60 至 +250 °F） |
