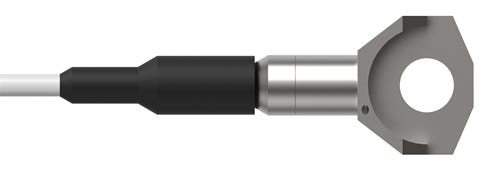

DYTRAN 3077A 航空监测用 IEPE 加速度传感器

DYTRAN 3077A 航空监测用 IEPE 加速度传感器

01 / 01

产品说明

3077A 是 IEPE 压电式加速度传感器，用于健康与使用监测系统（HUMS）、旋翼轨迹与平衡，以及传动系统振动测量。

订货号可选规格型号说明操作

3077A

量程±500 g灵敏度10 mV/g频率响应（±10%）1.1 ～5000 Hz

加速度传感器，10 mV/g

询价规格书

规格参数

各型号规格参数对比
参数	3077A
性能参数
量程	±500 g
灵敏度	10 mV/g
灵敏度允差	±5%
量程对应输出	±5 V
频率响应（±10%）	1.1 ～5000 Hz
谐振频率	＞ 26 kHz
等效电噪声	0.007 g RMS
横向灵敏度（最大）	5 %
线性度	± 1% F.S.
应变灵敏度（250 με）	0.012 g/με
机械参数
重量	11 克（不含电缆，最大）
电缆	引线输出
电缆长度	36 in
安装接口	Ø 0.31 通孔 in
外壳材料	300 系列不锈钢
敏感元件	石英
电气参数
供电电流	2 ～20 mA
供电电压	+ 18 ～+30 V
输出阻抗（典型）	100 Ω
偏置电压	+7 ～+9 VDC
放电时间常数	0.3 ～2.0 s
绝缘电阻（最小）	10 GΩ,最小
环境参数
最大振动	±600 g pk
最大冲击	±3000 g pk
工作温度	-51 ～+121 °C
灵敏度温度系数	0.05 %/°C
密封	焊接／玻璃金属封接
共同参数
重量	最大 11 克（不含电缆）
安装接口	一体式支架，直径 0.31 英寸（7.9 mm）通孔
电气接口	径向一体式引出电缆
壳体材料	300 系列不锈钢
工作温度	-51 至 +121 °C（-60 至 +250 °F）

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3077A 规格书及外形图规格书
