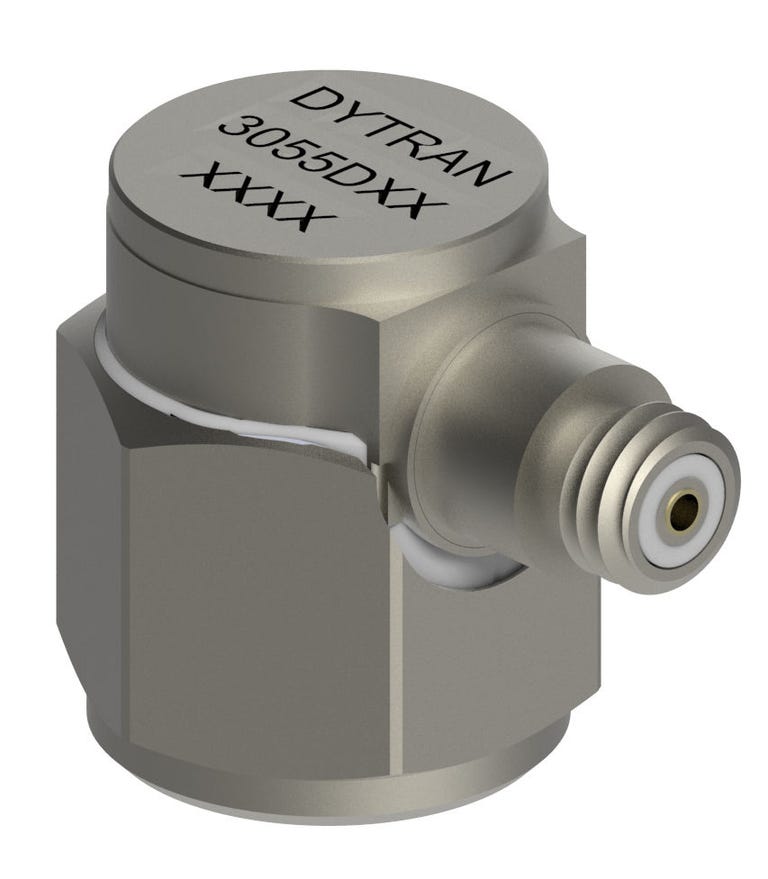

DYTRAN 3055D 单轴通用型 IEPE 加速度传感器

获取报价

DYTRAN 3055D 单轴通用型 IEPE 加速度传感器

01 / 01

产品说明

3055 系列是宽带单轴 IEPE 压电式加速度传感器，用于模态分析、振动控制及通用振动监测。

订货号可选规格型号说明操作

3055D1

量程±500 g灵敏度10 mV/g频率响应（±10%）1–10000 HzTEDS否

通用单轴加速度传感器，10 mV/g，侧端 10-32 接头，钛合金外壳

询价规格书

3055D10

量程±500 g灵敏度10 mV/g频率响应（±10%）1–10000 HzTEDS否

通用单轴加速度传感器，10 mV/g，侧端 10-32 接头，钛合金外壳，160 °C

询价规格书

3055D10T

量程±500 g灵敏度10 mV/g频率响应（±10%）1–10000 HzTEDS是

通用单轴加速度传感器，10 mV/g，侧端 10-32 接头，钛合金外壳，160 °C，TEDS

询价规格书

3055D13

量程±25 g灵敏度200 mV/g频率响应（±10%）0.54–10000 HzTEDS否

通用单轴加速度传感器，200 mV/g，侧端 10-32 接头，钛合金外壳

询价规格书

3055D13T

量程±25 g灵敏度200 mV/g频率响应（±10%）0.54–10000 HzTEDS是

通用单轴加速度传感器，200 mV/g，侧端 10-32 接头，钛合金外壳，TEDS

询价规格书

3055D14

量程±10 g灵敏度500 mV/g频率响应（±10%）0.54–10000 HzTEDS否

通用单轴加速度传感器，500 mV/g，侧端 10-32 接头，钛合金外壳，约 162.8 °C

询价规格书

3055D14T

量程±10 g灵敏度500 mV/g频率响应（±10%）0.54–10000 HzTEDS是

通用单轴加速度传感器，500 mV/g，侧端 10-32 接头，钛合金外壳，约 162.8 °C，TEDS

询价规格书

3055D1T

量程±500 g灵敏度10 mV/g频率响应（±10%）1–10000 HzTEDS是

通用单轴加速度传感器，10 mV/g，侧端 10-32 接头，钛合金外壳，TEDS

询价规格书

3055D2

量程±50 g灵敏度100 mV/g频率响应（±10%）0.54–10000 HzTEDS否

通用单轴加速度传感器，100 mV/g，侧端 10-32 接头，钛合金外壳

询价规格书

3055D2T

量程±50 g灵敏度100 mV/g频率响应（±10%）0.54–10000 HzTEDS是

通用单轴加速度传感器，100 mV/g，侧端 10-32 接头，钛合金外壳，TEDS

询价规格书

3055D3

量程±10 g灵敏度500 mV/g频率响应（±10%）1–10000 HzTEDS否

通用单轴加速度传感器，500 mV/g，侧端 10-32 接头，钛合金外壳

询价规格书

3055D4

量程±100 g灵敏度50 mV/g频率响应（±10%）1–10000 HzTEDS否

通用单轴加速度传感器，50 mV/g，侧端 10-32 接头，钛合金外壳

询价规格书

3055D4T

量程±100 g灵敏度50 mV/g频率响应（±10%）1–10000 HzTEDS是

通用单轴加速度传感器，50 mV/g，侧端 10-32 接头，钛合金外壳，TEDS

询价规格书

3055D5

量程±250 g灵敏度20 mV/g频率响应（±10%）1–10000 HzTEDS否

通用单轴加速度传感器，20 mV/g，侧端 10-32 接头，钛合金外壳

询价规格书

3055D5T

量程±250 g灵敏度20 mV/g频率响应（±10%）1–10000 HzTEDS是

通用单轴加速度传感器，20 mV/g，侧端 10-32 接头，钛合金外壳，TEDS

询价规格书

3055D7

量程±50 g灵敏度100 mV/g频率响应（±10%）1–10000 HzTEDS否

通用单轴加速度传感器，100 mV/g，侧端 10-32 接头，钛合金外壳，160 °C

询价规格书

3055D7T

量程±50 g灵敏度100 mV/g频率响应（±10%）1–10000 HzTEDS是

通用单轴加速度传感器，侧端 10-32 接头，钛合金外壳，160 °C

询价规格书

3055D9

量程±250 g灵敏度20 mV/g频率响应（±10%）1–10000 HzTEDS否

通用单轴加速度传感器，20 mV/g，侧端 10-32 接头，钛合金外壳，160 °C

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3055D1	3055D10	3055D10T	3055D13	3055D13T	3055D14	3055D14T	3055D1T	3055D2	3055D2T	3055D3	3055D4	3055D4T	3055D5	3055D5T	3055D7	3055D7T	3055D9
性能参数
量程	±500 g	±500 g	±500 g	±25 g	±25 g	±10 g	±10 g	±500 g	±50 g	±50 g	±10 g	±100 g	±100 g	±250 g	±250 g	±50 g	±50 g	±250 g
灵敏度	10 mV/g	10 mV/g	10 mV/g	200 mV/g	200 mV/g	500 mV/g	500 mV/g	10 mV/g	100 mV/g	100 mV/g	500 mV/g	50 mV/g	50 mV/g	20 mV/g	20 mV/g	100 mV/g	100 mV/g	20 mV/g
灵敏度容差	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %	±5 %
谐振频率	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz	>36 kHz
线性度	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.	±1 % F.S.
横向灵敏度上限	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %	5 %
应变灵敏度（250 με）	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με	0.002 g/με
宽带分辨率	0.0030 g RMS	0.004 g RMS	0.004 g RMS	0.0003 g RMS	0.0003 g RMS	0.00015 g RMS	0.00015 g RMS	0.0030 g RMS	0.0004 g RMS	0.0004 g RMS	0.00015 g RMS	0.0010 g RMS	0.0010 g RMS	0.0020 g RMS	0.003 g RMS	0.0004 g RMS	0.0004 g RMS	0.002 g RMS
频率响应（±5%）	1–5000 Hz	1–5000 Hz	1–5000 Hz	0.71–5000 Hz	0.71–5000 Hz	0.71–5000 Hz	0.71–5000 Hz	1–5000 Hz	—	—	1–5000 Hz	—	—	—	—	1–5000 Hz	1–5000 Hz	1–5000 Hz
频率响应（±10%）	1–10000 Hz	1–10000 Hz	1–10000 Hz	0.54–10000 Hz	0.54–10000 Hz	0.54–10000 Hz	0.54–10000 Hz	1–10000 Hz	0.54–10000 Hz	0.54–10000 Hz	1–10000 Hz	1–10000 Hz	1–10000 Hz	1–10000 Hz	1–10000 Hz	1–10000 Hz	1–10000 Hz	1–10000 Hz
机械参数
重量	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克	10 克
电气接口	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头	侧端 10-32 同轴接头
安装接口	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔	10-32 螺纹孔
外壳材料	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金
敏感元件	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷
敏感结构	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式	平面剪切式
电气参数
供电电流	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA
供电电压	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V	18–30 V
输出阻抗（典型）	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω	100 Ω
电气隔离（最小）	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ	10 GΩ
放电时间常数	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s	0.5–1.5 s
偏置电压	11–13 V DC	10–13 V DC	10–13 V DC	10–13 V DC	10–13 V DC	10–13 V DC	10–13 V DC	11–13 V DC	11–13 V DC	11–13 V DC	11–13 V DC	11–13 V DC	11–13 V DC	11–13 V DC	11–13 V DC	10–13 V DC	10–13 V DC	10–13 V DC
TEDS	否	否	是	否	是	否	是	是	否	是	否	否	是	否	是	否	是	否
环境参数
密封	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装	气密封装
最大冲击	5000 g（峰值）	±5000 g（峰值）	±5000 g（峰值）	±2000 g（峰值）	±2000 g（峰值）	5000 g（峰值）	5000 g（峰值）	5000 g（峰值）	2000 g（峰值）	2000 g（峰值）	5000 g（峰值）	2000 g（峰值）	2000 g（峰值）	2000 g（峰值）	2000 g（峰值）	±5000 g（峰值）	±5000 g（峰值）	±5000 g（峰值）
工作温度	−55 至 +107 °C	−55 至 +163 °C	−55 至 +163 °C	−55 至 +163 °C	−55 至 +163 °C	−55 至 +163 °C	−55 至 +163 °C	—	−55 至 +107 °C	—	−55 至 +107 °C	−55 至 +107 °C	−55 至 +107 °C	−55 至 +107 °C	−55 至 +107 °C	−55 至 +163 °C	−55 至 +163 °C	−55 至 +163 °C
灵敏度偏差小于3%的温度范围	10–38 °C	—	—	—	—	—	—	10–38 °C	—	—	10–38 °C	—	—	—	—	—	—	—
TEDS 工作温度	不适用	不适用	—	不适用	−40 至 +85 °C	不适用	−40 至 +85 °C	−40 至 +85 °C	不适用	−40 至 +85 °C	不适用	不适用	−40 至 +85 °C	不适用	−40 至 +85 °C	不适用	−40 至 +85 °C	不适用
存储温度	—	—	—	—	—	—	—	—	—	—	−55 至 +121 °C	—	—	—	—	—	—	—

产品技术资料

用于确认量程、外形尺寸与基本性能
