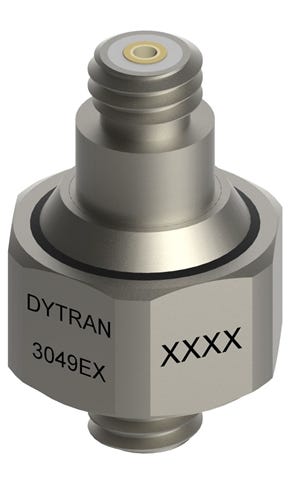

DYTRAN 3049E 通用微型加速度传感器

DYTRAN 3049E 通用微型加速度传感器

01 / 01

产品说明

3049 系列是通用微型加速度传感器，用于通用振动监测、模态与结构分析，以及通用高温振动监测。

订货号可选规格型号说明操作

3049E

量程±500 g灵敏度10 mV/g

加速度传感器，10 mV/g，一体式 10-32 螺柱安装，顶部 10-32 接头，钛合金外壳，壳体隔离

询价规格书

规格参数

各型号规格参数对比
参数	3049E
性能参数
量程	±500 g
灵敏度	10 mV/g
灵敏度允差	±5 %
频率响应（±5%）	1–10000 Hz
谐振频率	>35 kHz
等效电噪声	0.003 g RMS
非线性	±2 % F.S.
横向灵敏度（最大）	5 %
底座应变灵敏度（250 με）	0.004 g/με
机械参数
重量	4.2 克（最大）
电气接口	顶部 10-32 同轴接头
安装接口	一体式 10-32 UNF-2A 螺柱
外壳 / 接头材料	钛合金
敏感元件及结构	陶瓷，剪切式
电气参数
供电电流	2–20 mA
供电电压	18–30 V DC
输出阻抗（典型）	100 Ω
偏置电压	11–13 V DC
放电时间常数	0.5–1.2 s
输出极性	向顶部加速度为正
外壳至安装面隔离	10 GΩ
环境参数
最大振动	600 g（峰值）
最大冲击	5000 g（峰值）
工作温度	−51 至 +121 °C
密封方式	气密封装
