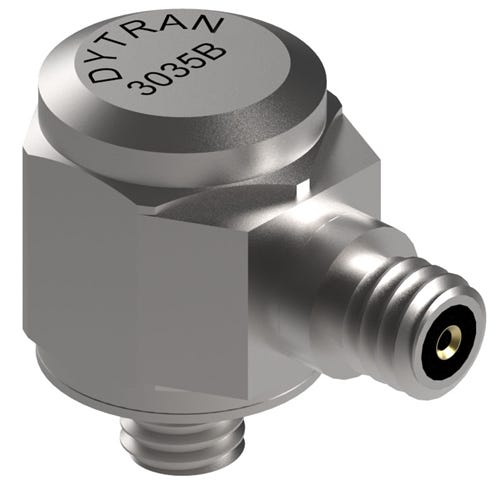

DYTRAN 3035B 微型 IEPE 加速度传感器
01 / 01
产品说明
3035 系列是微型 IEPE 加速度传感器，用于环境应力筛选（ESS）、结构分析测试、产品响应测试，以及对附加质量敏感的通用振动测量。
订货号可选规格型号说明操作
3035B5
量程±500 g灵敏度10 mV/g频率响应（±10%）0.5–10000Hz
微型 IEPE 加速度传感器，量程 ±500 g，10 mV/g，侧端 5-44 接头，一体式 M3×0.5 螺柱，气密封装
规格参数
| 参数 | 3035B | 3035B1 | 3035B1G | 3035B2 | 3035B2G | 3035B5 | 3035BG |
|---|---|---|---|---|---|---|---|
| 性能参数 | |||||||
| 量程 | ±50 g | ±500 g | ±500 g | ±100 g | ±100 g | ±500 g | ±50 g |
| 灵敏度 | 100 mV/g | 10 mV/g | 10 mV/g | 50 mV/g | 50 mV/g | 10 mV/g | 100 mV/g |
| 灵敏度允差 | ±10 % | ±10 % | ±10 % | ±10 % | ±10 % | ±10 % | ±10 % |
| 频率响应（±10%） | 0.34–10000 Hz | 0.5–10000 Hz | 0.5–10000 Hz | 0.34–10000 Hz | 0.34–10000 Hz | 0.5–10000 Hz | 0.34–10000 Hz |
| 谐振频率 | >45 kHz | >45 kHz | >45 kHz | >45 kHz | >45 kHz | >45 kHz | >45 kHz |
| 宽带分辨率 | 0.0004 g RMS | 0.004 g RMS | 0.004 g RMS | 0.0010 g RMS | 0.0010 g RMS | 0.004 g RMS | 0.0004 g RMS |
| 非线性 | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. |
| 横向灵敏度（最大） | 5 % | 5 % | 5 % | 5 % | 5 % | 5 % | 5 % |
| 应变灵敏度（250 με） | 0.002 g/με | 0.002 g/με | 0.002 g/με | 0.002 g/με | 0.002 g/με | 0.002 g/με | 0.002 g/με |
| 机械参数 | |||||||
| 重量 | 2.5 克（最大） | 2.5 克（最大） | 2.5 克（最大） | 2.5 克（最大） | 2.5 克（最大） | 2.5 克（最大） | 2.5 克（最大） |
| 电气接口 | 侧端 5-44 同轴接头 | 侧端 5-44 同轴接头 | 侧端 5-44 同轴接头 | 侧端 5-44 同轴接头 | 侧端 5-44 同轴接头 | 侧端 5-44 同轴接头 | 侧端 5-44 同轴接头 |
| 安装接口 | 一体式 5-40 螺柱 | 一体式 5-40 螺柱 | 粘接安装 | 一体式 5-40 螺柱 | 粘接安装 | 一体式 M3×0.5 螺柱 | 粘接安装 |
| 外壳 / 接头材料 | 300 系列不锈钢 | 300 系列不锈钢 | 300 系列不锈钢 | 300 系列不锈钢 | 300 系列不锈钢 | 300 系列不锈钢 | 300 系列不锈钢 |
| 敏感元件及结构 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 | 陶瓷，剪切式 |
| 电气参数 | |||||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 11–13 V DC | 11–13 V DC | 11–13 V DC | 11–13 V DC | 11–13 V DC | 11–13 V DC | 11–13 V DC |
| 放电时间常数 | 0.8–2 s | 0.8–2 s | 0.8–2 s | 0.8–2 s | 0.8–2 s | 0.8–2 s | 0.8–2 s |
| 电气隔离 | 壳体接地 | 壳体接地 | 壳体接地 | 壳体接地 | 壳体接地 | 壳体接地 | 壳体接地 |
| 环境参数 | |||||||
| 最大冲击 | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） |
| 工作温度 | −51 至 +121 °C | −51 至 +121 °C | −51 至 +121 °C | −51 至 +121 °C | −51 至 +121 °C | −51 至 +121 °C | −51 至 +121 °C |
| 密封方式 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
| 最大振动 | — | 600 g（峰值） | 600 g（峰值） | — | — | 1000 g（峰值） | — |
