DYTRAN 3032M 微型 IEPE 加速度传感器

DYTRAN 3032M 微型 IEPE 加速度传感器

01 / 01

产品说明

3032 系列是微型 IEPE 压电式加速度传感器，用于环境应力筛选（ESS）、HALT/HASS、产品响应测试及振动控制。

订货号可选规格型号说明操作

3032M9

量程±500 g灵敏度10 mV/g频率响应（±10%）1–10000Hz

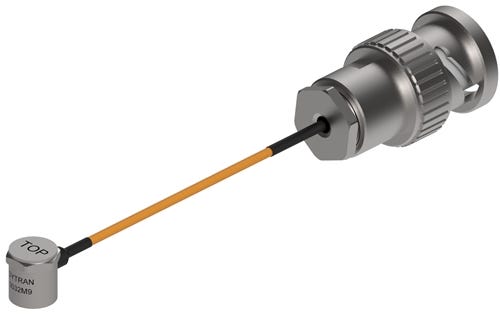

微型加速度传感器，10 mV/g，10 ft 一体式电缆，带 BNC 插头

询价规格书

规格参数

各型号规格参数对比
参数	3032M9
性能参数
量程	±500 g
灵敏度	10 mV/g
灵敏度允差	±10 %
频率响应（±10%）	1–10000 Hz
频率响应（±3 dB）	0.66–12000 Hz
谐振频率（标称）	40 kHz
等效电噪声（典型）	0.007 g RMS
等效电噪声（最大）	0.010 g RMS
非线性	±2 % F.S.
横向灵敏度（最大）	5 %
应变灵敏度（250 με）	0.001 g/με
机械参数
重量	6 克（含电缆）
外形尺寸（对边 × 高度）	6.35 × 7.11 mm
安装接口	平底粘接安装
电气接口	一体式电缆，BNC 接头
外壳材料	钛合金
敏感元件及结构	石英，剪切式
电气参数
供电电流	2–20 mA
供电电压	20–30 V DC
输出阻抗（典型）	100 Ω
偏置电压	7–9 V DC
放电时间常数	0.4–1.2 s
输出极性	正
环境参数
最大振动	±1000 g（峰值）
最大冲击	±1500 g（峰值）
工作温度	−51 至 +160 °C
密封方式	激光焊接外壳，电缆连接处环氧密封

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3032M9 规格书及外形图规格书
