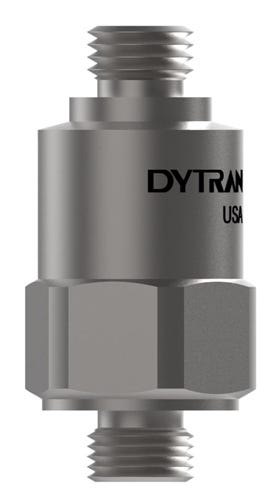

DYTRAN 3030B 微型 IEPE 加速度传感器
01 / 01
产品说明
3030 系列是微型 IEPE 压电式加速度传感器，用于环境应力筛选（ESS）、HALT/HASS、振动控制及通用振动监测。
订货号可选规格型号说明操作
规格参数
| 参数 | 3030B4 | 3030B4G | 3030B5 | 3030B5H |
|---|---|---|---|---|
| 性能参数 | ||||
| 量程 | ±500 g | ±500 g | ±500 g | ±500 g |
| 灵敏度 | 10 mV/g | 10 mV/g | 10 mV/g | 10 mV/g |
| 灵敏度允差 | ±5 % | ±5 % | ±5 % | ±5 % |
| 频率响应（±5%） | 2–10000 Hz | 2–10000 Hz | 5–10000 Hz | 5–10000 Hz |
| 谐振频率 | 30 kHz | 30 kHz | >30 kHz | 30 kHz |
| 等效电噪声 | 0.0036 g RMS | 0.0036 g RMS | 0.007 g RMS | 0.0036 g RMS |
| 非线性 | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. | ±1 % F.S. |
| 横向灵敏度（最大） | 5 % | 5 % | 5 % | 5 % |
| 应变灵敏度（250 με） | 0.003 g/με | 0.003 g/με | 0.003 g/με | 0.003 g/με |
| 机械参数 | ||||
| 重量 | 7.2 克 | 7.2 克 | 7.2 克 | 7.2 克 |
| 外形尺寸（对边 × 高度） | 9.525 × 17.01 mm | 9.525 × 17.01 mm | 9.525 × 17.01 mm | 9.525 × 17.01 mm |
| 电气接口 | 顶部 10-32 同轴接头 | 顶部 10-32 同轴接头 | 顶部 10-32 同轴接头 | 顶部 10-32 同轴接头 |
| 安装接口 | 一体式 10-32 UNF-2A 螺柱 | 粘接安装 | 一体式 10-32 UNF-2A 螺柱 | 一体式 10-32 UNF-2A 螺柱 |
| 外壳 / 接头材料 | 17-4 PH / 304L 不锈钢 | 17-4 PH / 304L 不锈钢 | 17-4 PH / 304L 不锈钢 | 17-4 PH / 304L 不锈钢 |
| 敏感元件及结构 | 石英，压缩式 | 石英，压缩式 | 石英，压缩式 | 石英，压缩式 |
| 电气参数 | ||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 7.5–11 V DC | 7.5–11 V DC | 7.5–11.5 V DC | 7.5–11 V DC |
| 放电时间常数 | 0.5–1 s | 0.5–1 s | 0.1–0.3 s | 0.1–0.3 s |
| 环境参数 | ||||
| 最大振动 | ±1000 g（峰值） | ±1000 g（峰值） | ±1000 g（峰值） | ±1000 g（峰值） |
| 最大冲击 | ±3000 g（峰值） | ±3000 g（峰值） | ±3000 g（峰值） | ±3000 g（峰值） |
| 工作温度 | −51 至 +121 °C | −51 至 +121 °C | −100 至 +121 °C | −54 至 +163 °C |
| 密封方式 | 焊接及玻璃金属密封，气密封装 | 焊接及玻璃金属密封，气密封装 | 焊接及玻璃金属密封，气密封装 | 焊接及玻璃金属密封，气密封装 |
产品技术资料
用于确认量程、外形尺寸与基本性能
